如何看待荣耀Magic Vs 官宣的「零齿轮铰链技术」?铰链技术的提升对折叠屏手机影响有多大?
- 181 个点赞 👍
一、铰链既是折叠屏手机的核心技术,也是痛点难点
折叠屏手机能够不同于直板手机实现大小屏切换靠的就是铰链开合。铰链实现开合这个思路在日常生活中其实很常见,但如何在寸土寸金的手机内实现比较好的效果,则有非常高的技术含量。
铰链的好坏直接影响产品结构和手感。
产品结构,指的是闭合后手机是否能够完全贴合还是有缝隙,铰链的耐用度,开合所需的力度和阻尼,以及闭合时是否能够很好保护屏幕、减少屏幕折痕。随着水滴型铰链的大范围应用基本得到了解决。
手感问题,在于铰链的空间占用比较大,其他如电池、屏幕、摄像头、芯片、散热等都是功能性器件,不可缺少,必须保证在一定水平之上才能有比较好的基础体验。为了保证使用体验优异,铰链通常非常的精密而复杂,增加了空间占用和生产难度。
目前制约折叠屏发展的,一是厚度重量,二是价格,都与铰链密不可分。
减少铰链的空间占用和重量,可以将折叠屏做的更轻更薄。同时,降低铰链的复杂程度能够降低生产难度和成本,最终实现折叠屏更接近常规手机的手感、价格也比较合适,从而推动折叠屏从尝鲜到常用快速发展。
二、目前主流折叠屏铰链分析
一张纸你如果直接对折、压平、再展开,一定会有一条折痕,而如果让纸不完全对折而是在弯折处保持弧度则可能不会留下折痕。
折叠屏铰链的作用其实就是让屏幕合上的同时又能让屏幕在弯折处有一个较缓的弯折。为此不同厂商采用了不同的方案。

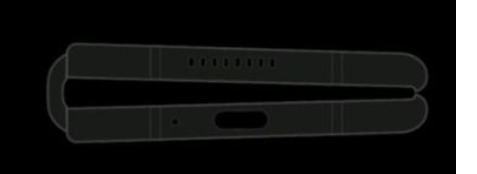

U型
如图所示,就是在弯折处人为增加缝隙,从而实现弯折时屏幕能够保持弧度。典型产品是三星fold系列。
这样做结构简单、成本也低,但缝隙一是不精致美观,二是卡入异物有可能损伤屏幕,三是空间占用有些大,不利于手机做轻做薄。外折鹰翼铰链

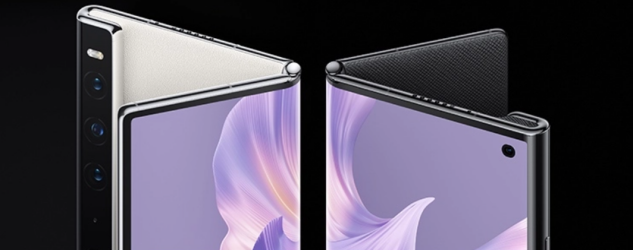

闭合后能够完全贴合,重量控制和空间占用也比较好,典型产品如华为mate xs系列。
单纯从技术角度来说非常好。比较让人担心的这是外折方案的铰链,外折将屏幕暴露在了最外面,尤其是转轴处缺少保护,容易损伤。
水滴型

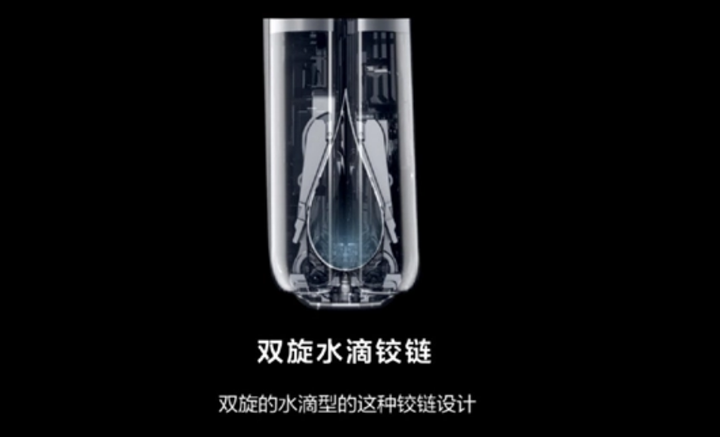

目前最受欢迎的方案,通过在转轴内部形成类似于水滴的结构,实现保护屏幕的同时,机身可以完全贴合。代表如华为、荣耀、OPPO、vivo、小米等旗下内折折叠屏产品,大都采用此方案。
各个厂商方案有些许差异,有的为了更好保护屏幕做了悬浮,有的做了悬停功能。这些方案的性能是非常出色的,但都比较精密且复杂,因而占用机身空间大、内部零件多生产难度也比较大。
当铰链功能性已经完备,结构的简化则成为了接下来的重要内容。为此,荣耀推出了一个全新的技术“零齿轮铰链技术”,我们根据已有信息分析一下。
三、「零齿轮铰链技术」推动水滴铰链从复杂走向简约
1.「零齿轮铰链技术」化繁为简

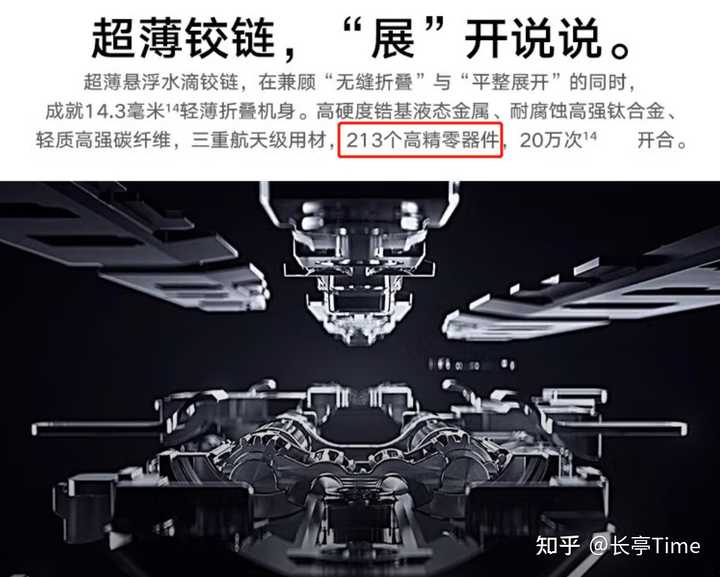

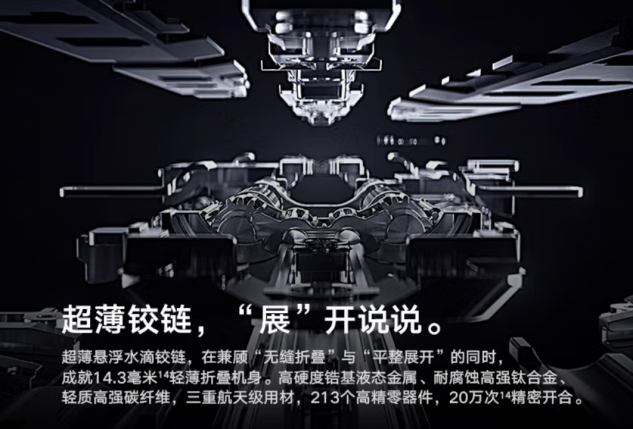

传统水滴型铰链极为复杂,以Magic V为例悬浮式水滴铰链,能够很好保护屏幕、闭合机身也能完全贴合。
但为了实现这个功能,铰链拥有213个高精零部件,机身厚度也达到了14.3mm,重量更是做到了293g。在当时的折叠屏中算是控制的可以了,但距离用户常规使用的普通手机重量(180-230g)差距还是非常明显。
微博勇气数码君的爆料看,荣耀「零齿轮铰链技术」做的最重要的一个工作是把其中88个齿轮全部干掉。
在保证体验的情况下,干掉齿轮好处非常明显,一是降低复杂程度,生产更简单、铰链也更不容易坏;二是内部空间占用会减小、也可以选用更轻质化的材料。

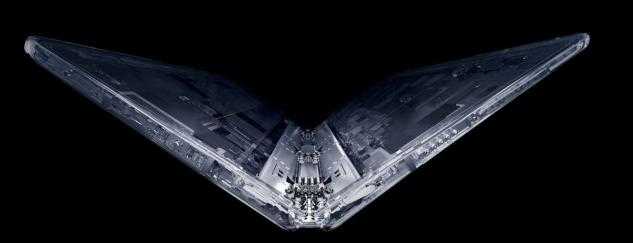

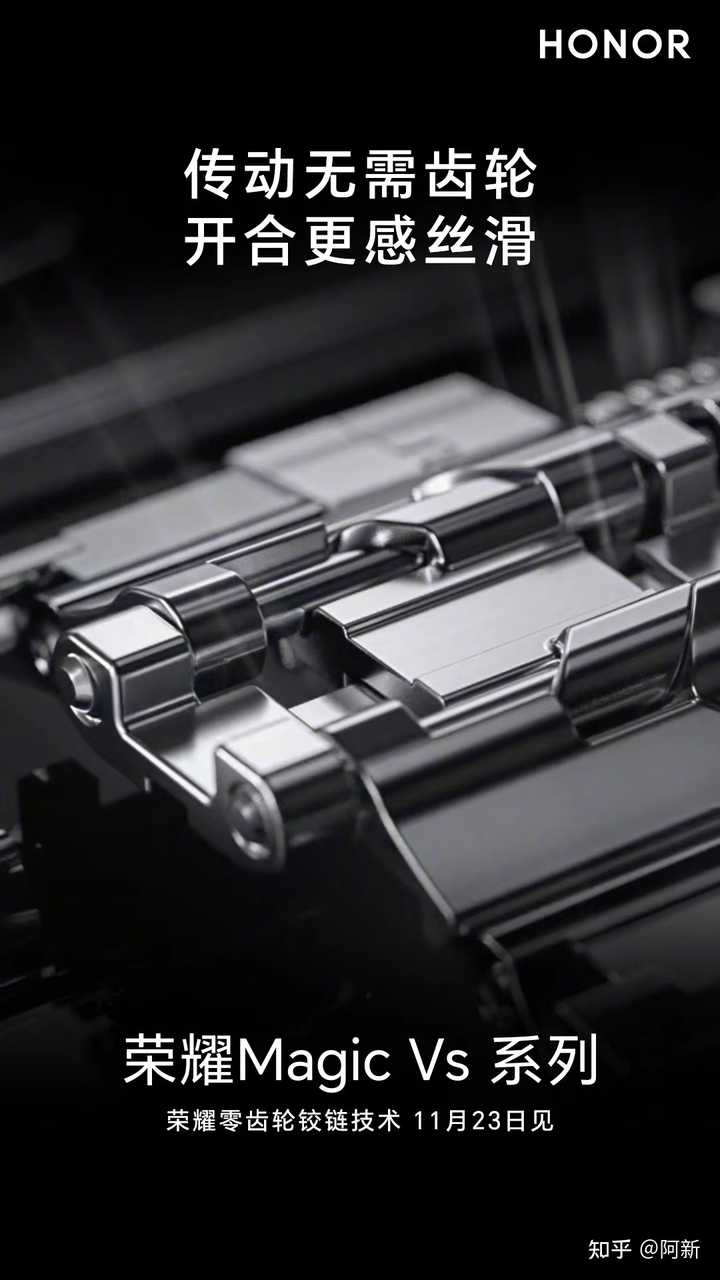

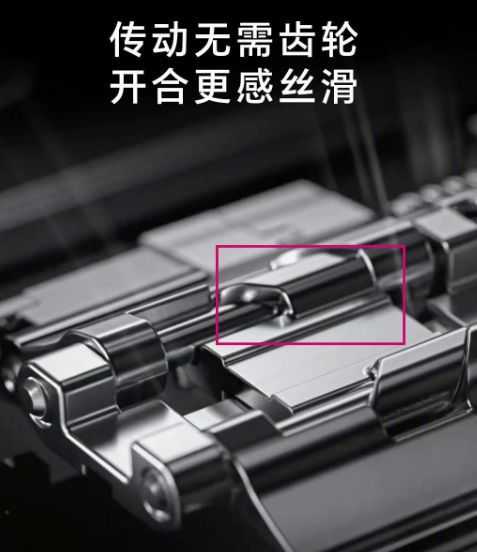

从下面荣耀官方发布的海报图可以看到,去掉齿轮以后、零部件更少、铰链非常的简洁,看上去就很高级可靠,开合的手感也会更丝滑。

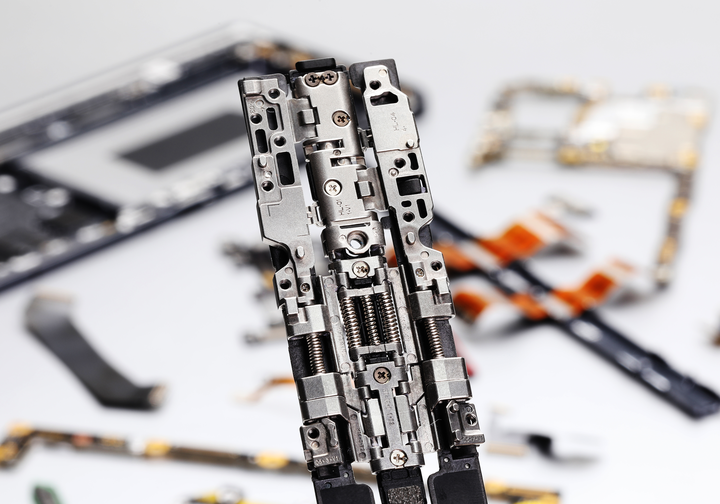

作为对比,我们可以看一下另一款产品的铰链,明显复杂。
当然,简化很重要,但简化不是简陋,铰链本身的能力和耐用性也很重要。Magic V支持20万次折叠后正常使用,我们到时候可以看看Magic Vs是不是会做的更好。
2.Magic Vs的重量和厚度值得期待
全新铰链技术势必将折叠屏做的更轻更薄。
这次的Magic Vs从各种消息看将控制在270g以内,这应该板上钉钉。我只是好奇,之前预热视频里面,赵明说前所未有的轻薄,这到底是指荣耀内部的,还是比同样内折的fold2(262g)更轻,亦或者打破轻薄极限,比外折方案的mate xs(255g)还轻。
在轻薄的基础上,荣耀Magic Vs并没有牺牲续航,按照小白测评的数据,是目前折叠屏手机中续航最强的。
3.Magic Vs的价格和供货或有惊喜
回顾过去一年Magic V这款产品,最大的痛点是,备货经常不足,用户购买难度比较大。无论是外屏选用更坚固的曲面微晶玻璃,还是铰链的复杂程度都加大了生产难度。
随着全新铰链技术的应用,铰链做的更加简约,工艺复杂难度大大降低、成本也能得到更好的控制,Magic Vs的价格和供货或有惊喜
总结
我曾不止一次的在想法和回答里说过,折叠屏本身的功能性已经非常完备,像荣耀这种长期平板产品玩家,大屏优化也不是问题,那么厚度和重量就是制约折叠屏走向大众消费者最重要的困难之一。
荣耀在Magic V当时的口号是“一部到位”,从功能和优化上确实不错,即便到今天依然不落伍。
也可能正是这个原因,荣耀选择小改款,推出Magic Vs,在更新芯片、保证体验的同时挺近折叠屏的无人区,将铰链化繁为简,从而使得折叠屏轻薄又有长续航,推动折叠屏从尝鲜到常用快速进步。
除了轻薄长续航,目前透露出的消息,荣耀新折叠还将支持手写笔满足大屏写写画画的需求,以及首发一个全新的护眼技术,确实对的上“挺近折叠屏体验无人区”的口号。
更详细的信息让我们一起期待发布会吧。
发布于 2022-11-19 12:01・IP 属地北京查看全文>>
江中曾有月 - 113 个点赞 👍
说到无齿轮铰链,那就得先明白现在折叠屏手机用的铰链机构的类型和基本原理是啥。先说个结论:任何使用轻量新型材料,简化元器件数量的折叠屏铰链机构设计方式,都是值得称赞的。业界从基本没法用的U型铰链到可以完全闭合屏幕的水滴型铰链,再到轻量化的水滴型铰链,再到今天荣耀宣布的无齿轮水滴型铰链,前后花了三年时间。这三年时间的折叠屏军备竞赛所引发的技术革命,是消费者能看在眼里的,它带来来的是成本的极速下降和折叠屏手机产品品质的迅速提高。目前在旗舰级折叠屏手机上,各种新材料的叠加和屏幕组件的优化下,使得折痕越来越浅,寿命越来越高。所以聊到荣耀今天披露的无齿轮铰链机构,我们就得回头看一下铰链这几年都发生了什么:
业界最早使用的是U型铰链,优点是制造简单,但是弯折半径太小,屏幕的折痕非常明显,且对屏幕的损伤是致命的。因此采用U型铰链的折叠屏手机的折痕无一例外都极其难看,且屏幕很容易损坏。2021年末厂家们意识到这个问题之后,开始制造优化后的水滴型铰链。水滴型铰链原本的问题在于弯折半径过大,手机厚度不好控制且无法完全闭合。2021年底,手机厂和安费诺这样的供应商解决了这个世纪难题,折叠屏就此进入实用,常用的高速发展阶段。
这一年多来,我们在折叠屏水滴型铰链上看到了多种特种金属和液态金属材料,例如液态金属锆合金、稀土合金、钛合金、航空高强度钢、手撕钢片等,有些优秀的设计上还加入了锆合金浮动门板,用于动态填充铰链和屏幕间缝隙,让屏幕展开后显得更为平整。整个产业的高品质水滴型铰链从200多个零件缩减到175个零件,花了1年多的时间。我找到一份荣耀Magic V的铰链专利声明书,当时荣耀是这么设计自己的水滴型铰链的:

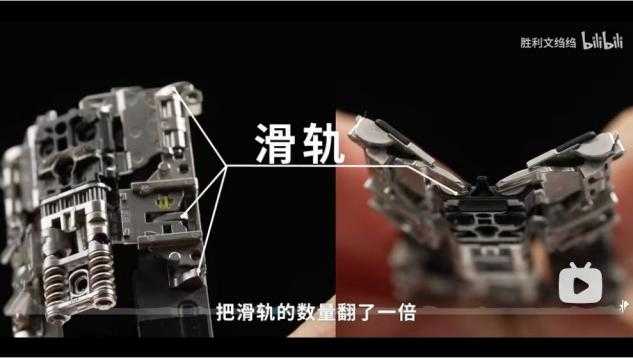

可以看到组件主要由带有齿轮的转轴和互相啮合的折叠机构组成。转动的时候左右两个翼面紧紧扣在一起,转轴的联动通过下面四个齿轮进行传动。这四个齿轮还有个关键作用——拉平屏幕表面,让屏幕显得更为光滑。这四个齿轮一般采用硬化钢材制作,表面做强化涂层,使其寿命更长,抗磨损性能更好。在转轴制造过程中,代工厂,例如安费诺,会采用MIM金属注入成型工艺来处理这些精密元器件,MIM 在具有复杂几何形状、均匀结构和高性能高精度的近净成形产品方面,具有独特的优势。荣耀这个设计由200多个零件组成,使用的材料也是五花八门,但都是当前最新的清亮金属材料。
那么回到这个话题,荣耀的无齿轮转轴是什么呢?从上一代结构和友商同类产品结构分析,其实就是取消了上面那四个齿轮组。但是这玩意其实极其重要,除了起到转动的作用,还起到了拉平屏幕,提供张力的关键作用。甚至有些头部厂商用了齿轮组还不满意,还要在中轴下面增加一片极薄的锆合金浮动中板,配合齿轮组带来的拉力,进一步优化屏幕折痕。这也是最近半年我们看到的折叠屏旗舰机折痕极浅的根本原因。不过齿轮组虽然有这么大的作用,但是也有一些局限性,最大的问题是三个:噪音、寿命和能否长期支撑屏幕的张力。这都跟齿轮组的天生缺陷有关系。上面提到了,齿轮组必须使用硬化金属制造,表面要做特殊喷涂处理防磨损。另外,整个行业对双面锥齿轮或者斜齿轮的精度要求近乎变态,因为一只转轴一般由上百个零件组成,组合公差不可想象。对于直接承担屏幕应力的齿轮来说,加工精度不够,会直接影响屏幕平整度和机构的寿命。化繁为简,是整个行业在技术演进中不断地追求,所以基于这个角度,荣耀提出:能不能直接把齿轮组给去掉,采用一种新的方式解决平整度问题,顺道解决转轴的寿命和噪音问题。
这张宣传图看的并不是太清楚,不过还是可以浅猜一下,去掉了齿轮组机构,该转轴的总零件数大幅度下降,重量当然也就变轻了。我估计啊,具体的实现过程应该类似上层的啮合机构,采用一种类似中国传统榫卯鲁班锁结构实现了零件的卯合。这种卯合从过去的设计方案看,可以实现家具转动机构和拼合机构的平整度。

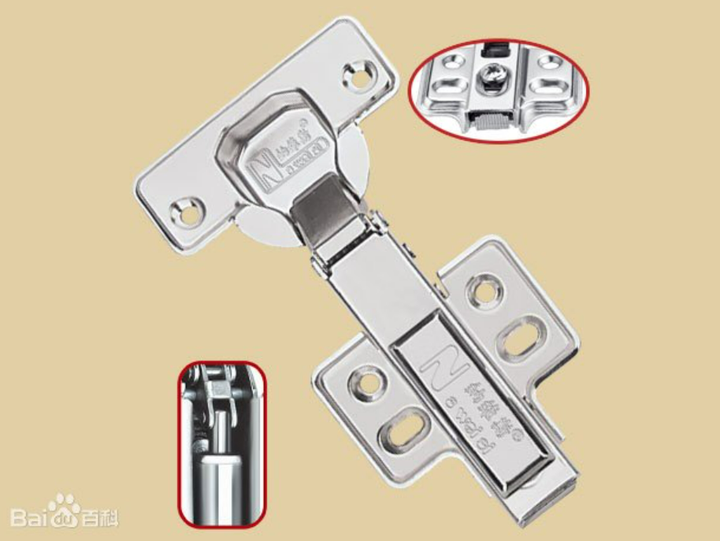

我为什么会这么想?生活中的折叠物件,无非就是各种家具,门板。其中最典型的就是门和组合餐桌。大家就想象一下,荣耀把一个组合餐桌的设计放到了手机里就行了。顶尖的组合餐桌,打开之后的边缘是非常平整的,而廉价的组合餐桌,边缘不但不平整,还会塌陷。从实现效果看,荣耀的这个零齿轮太空铰链技术应该在屏幕平整度、减重和寿命三个关键方面取得了实质性的效果。铰链这玩意,不是零件越多越好,而是零件越少越好。机械结构越复杂,出问题的概率越高,优化结构减少零件数量和重量,是折叠屏未来发展的趋势。

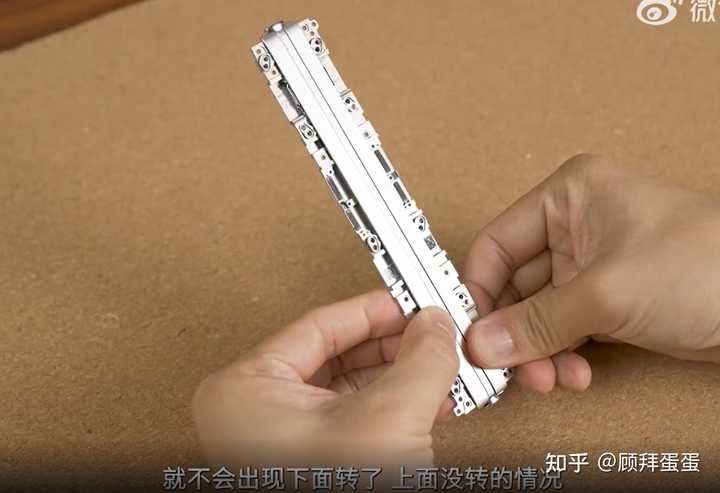

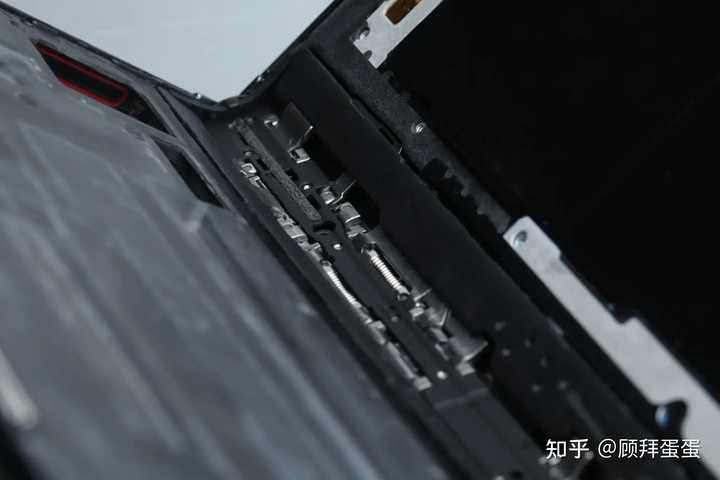

B站的“Ray的模型世界”提前拿到了Magic Vs样机并且拆了,从图上看,这次的结构确实比Magic V的那个简单多了,看上去确实是我前面猜测到的榫卯结构,而且应该使用一些新材料保证了屏幕应力,使得屏幕展开后保持充分平整,如果不影响手感和寿命的话,这次的设计就是成功的。
所以,关于这个无齿轮铰链,其实很好理解,就是荣耀发明了一个新的结构,极大减少了转轴零件数量和重量,还能取得很好的屏幕平整度,这确实是目前折叠屏产品里比较有意义的技术进步。
发布于 2022-11-19 13:02・IP 属地江苏查看全文>>
知乎用户 - 84 个点赞 👍
看到有人质疑铰链的重要性,其实不是这样,铰链确实属于折叠屏的核心技术。

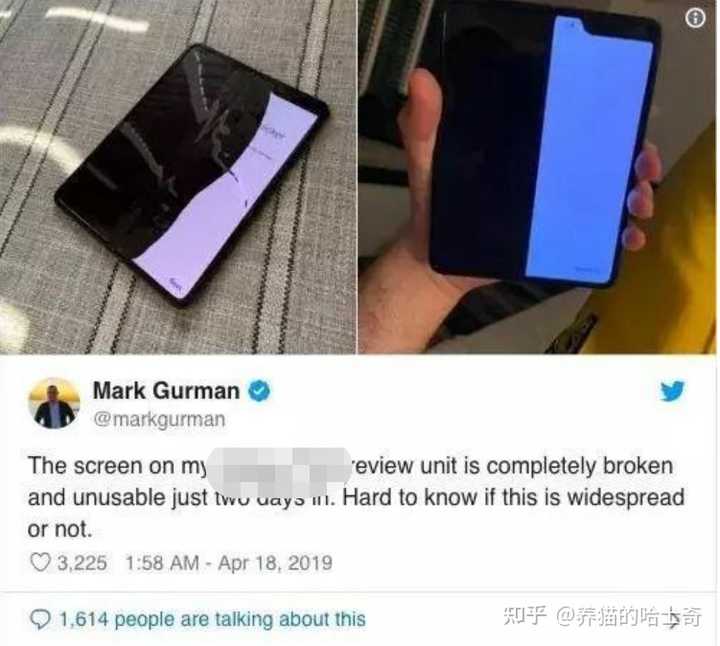

从翻盖手机到折叠屏,技术的核心从没变过,就是转轴,翻盖手机的故障很多都是转轴造成的,折叠屏刚发布的时候也有厂商的产品出现屏幕损毁的问题,对此知名拆机网站iFixit 认为极大可能是因为内屏翻折处的弯折缺口,导致杂物进入没有密封的铰链部分导致屏幕故障。你说铰链重要不重要?当然重要,铰链的设计是折叠屏的重中之重,也是成功与否的关键因素。
折叠屏的铰链难在他需要考虑多方面因素:
保证屏幕的平整和以及做好支撑,我们平时使用的智能手机的屏幕是平铺在背板上的,很平整,但是折叠屏不同,他需要弯折喝展开的时候都保证能够平整的支撑屏幕。在此基础上还要具备防尘防水的能力,防止外物进入造成屏幕的损坏。
牢固耐用,通常折叠屏的铰链会经过上万次的折叠测试,保证它能够在声明周期内足够的可靠,好的设计不仅要保证频繁的折叠不会损坏还要求保持力道均匀和稳定。
处理好折叠所带来的张力,我们在折叠书本的时候会发现,厚度越厚折叠后边缘越对不起,如果一边对齐了另一边就要突出,铰链内外以及屏幕要承受的力也不同,如果做不好不仅会有折痕,还会让手机寿命降低。

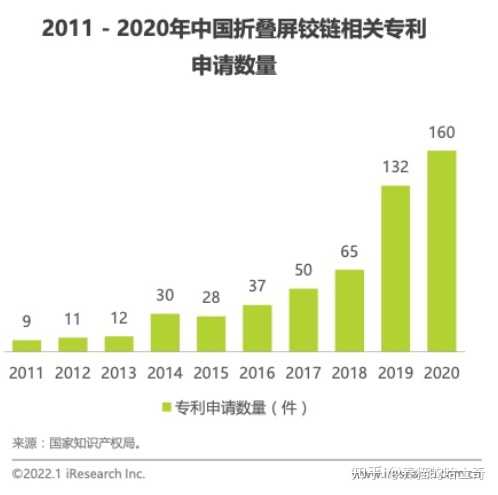

所以做出一个满足条件的铰链很不容易,为了满足这样的要求,各大厂商都在投入研发铰链技术,根据国家知识产权局公布的数据,中国折叠屏铰链相关专利的申请数量迅速增加。

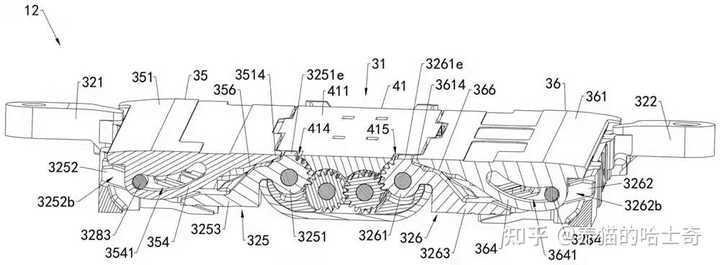

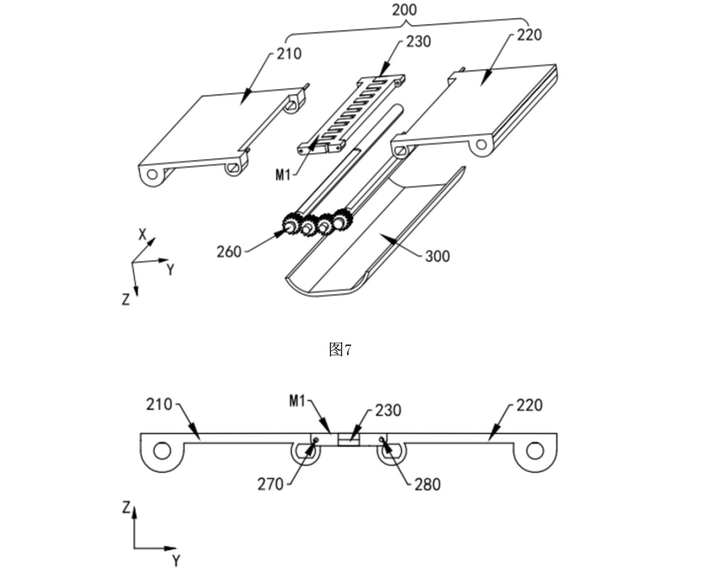

如果翻看一些专利会发现,这些铰链的设计都使用了齿轮,比如下面这个专利。
转动不需要齿轮吗?大部分人都下意识的认为需要,齿轮是很好的结构件,用在铰链上唯一的缺点可能就是让铰链更重更厚吧,这点从上面的专利图就可以看出来,齿轮的咬合传动需要的厚度至少是齿轮直径的1.5倍,厚度的增加也会增加重量。
所以荣耀Magic Vs的这个无齿轮传动很让我好奇,怎么实现的可能得等发布会的时候才知道。
这让我想起了荣耀CEO赵明前不久在新荣耀两周年视频中谈到的内容:针对大家使用折叠屏的痛点,荣耀即将发布的折叠屏旗舰有了大幅度提升。荣耀Magic Vs“将挺进折叠屏体验无人区,反正是前所未有的长续航、前所未有的轻薄,绝对惊艳。我们认为轻薄长续航知识折叠屏的底线,比轻更轻,比大更大,体验超乎想象,出门带一部就够了”。
这说的应该就是荣耀Magic Vs,这样的话,这也正符合我们前面谈到的去掉齿轮的好处,齿轮去掉了还能保证我们前面说的几点吗?毕竟做折叠屏手机不是为了去掉齿轮,而是要在牢固可靠的前提下尽可能的轻薄。

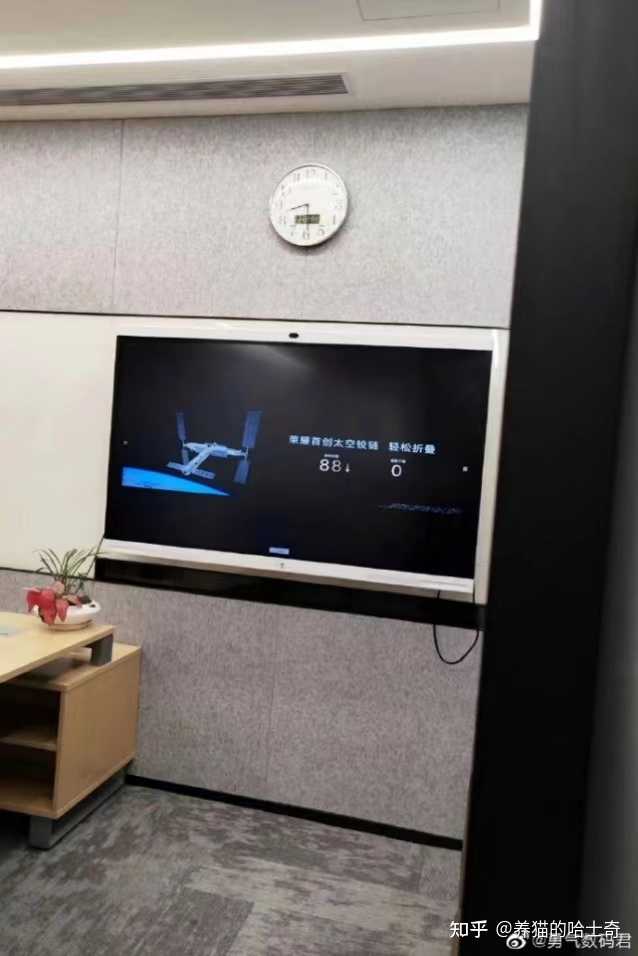

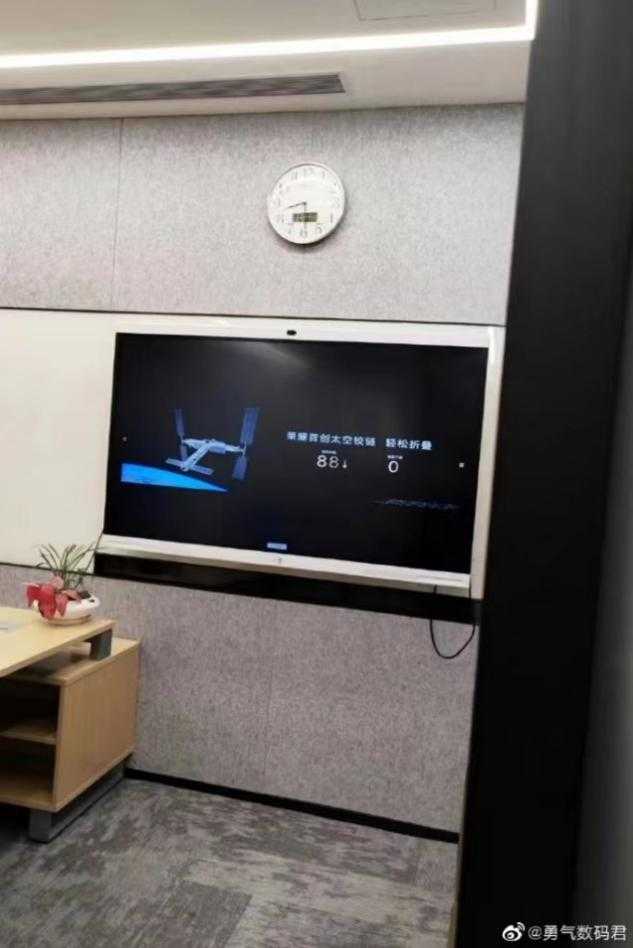

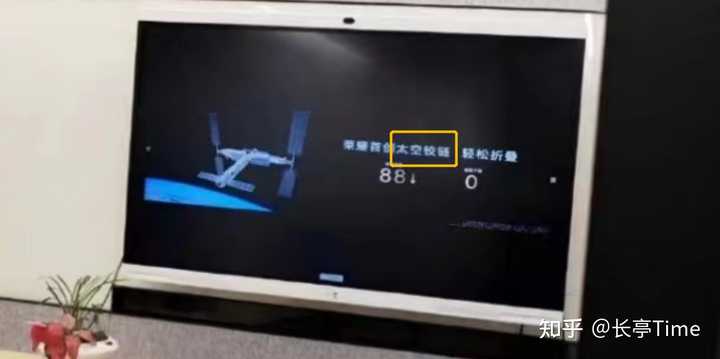

前端时间有KOL爆料荣耀首创太空铰链,XXX下降88,轻松折叠XXX 0,小字看不清,现在结合去掉齿轮,我们可以大胆的猜一猜了。0可能是指弯折后的平整度,折叠屏展开之后像平板一样平整光滑,88可能是指去掉齿轮后铰链上的小部件减少了88个,因此整个较量的重量减轻同时也变的更薄,当然这里都是猜测,做不了准,还是要等发布。

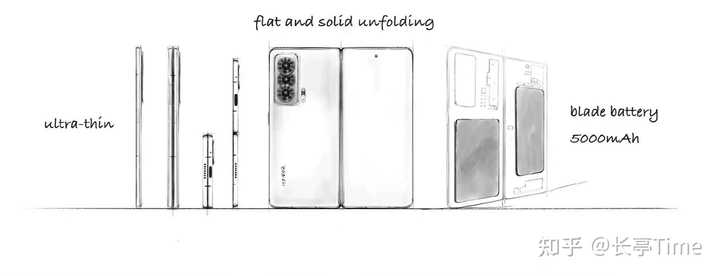

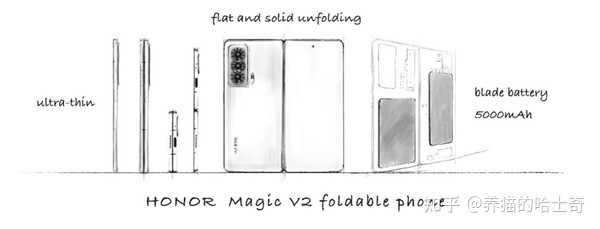

在设计草图上的突出的也是极致的薄,展开后的平滑,还有5000mAh刀片电池,铰链要在做薄的同时还要保证强度和牢固,很可能会使用一些较为昂贵的材料。5000mAh电池比上一代的MagicV的4750mAh提升了250mAh,在轻薄的机身重塞进去250mAh不是一件容易的事而,刀片电池的好处就是既能提高空间利用率,也能增加能量密度。赵明说前所未有的续航,应该就是指这个电池。

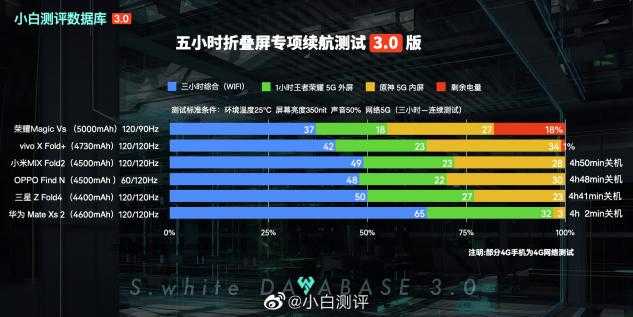

目前已经有KOL放出了折叠屏的五小时专项续航测试成绩,荣耀Magic Vs的成绩好的惊人,测试完依然剩余18%的电量而其它折叠屏手机本都电量用完关机了。这些折叠屏手机的电池电量差距并不算大,我估计里面还有系统层面的优化,到时候系统也是一大亮点,值得关注。
折叠屏手机既要做大,又要做轻薄,还要大电池长续航,确实是需要从多方面下手,无齿轮铰链是预热的一部分,也是折叠屏做好的关键的一步。
说到这里,可以很明显的看出铰链对于折叠屏的影响,铰链做不好折叠屏很容易损坏,牢固、防尘、防水这是最最基本的要求。折叠屏发展到今天,铰链技术也日趋完善,主流厂商都能做到上面说的,都可以提供一个稳固可靠的铰链,但是荣耀不满足于现状,想要让折叠屏更轻薄还要长续航,这就要从多方面来下手了,铰链自然是其中最关键的一环,在牢固可靠的基础上做轻薄真的很难。
最后,我就问一句,明哥,荣耀Magic Vs价格能交个朋友吗?
发布于 2022-11-19 15:10・IP 属地北京查看全文>>
养猫的哈士奇 - 70 个点赞 👍
细数了一下,这应该是荣耀Magic Vs折叠屏的第五次官方爆料。
第一次,官方爆料了新折叠屏的内折形态和大致外形设计。
另外非官方的媒体同时还爆料了一组非常重磅级的信息:搭载5000mAh电池,机身重量控制到270g以内,且外形和年初发布的荣耀Magic V较为相似(毕竟“s”代表着小改升级版本)。
当时我便在回答里有猜测Magic Vs的折叠铰链应该是做了很大升级,且极有可能是爆料中的“太空铰链”。
第二次,爆料了荣耀Magic Vs将搭载手写笔,这同样是一个重量级爆料,对于经常需要做笔记的商务人士而言,可以说是非常友好。
第三次,荣耀方飞总的微博爆料Magic Vs将搭载律动光技术,可以模拟自然光的动态变化,从而带来类自然光的护眼效果,可以有效减少使用手机时的眼部疲劳度。
话说在此之前的荣耀Magic V,便已经是目前唯一内外两款屏幕都打在1920Hz高频PWM调光的折叠屏机型,护眼效果极佳,这一次的Magic Vs则在这个方面更进一步,着实好评。
第四次,在前天(11.17号)开幕的第十三届财新峰会上,荣耀CEO赵明发言时手持的荣耀Magic Vs折叠屏,是我们此前未曾见到过的“青色”,这同样可以算是一次爆料,就是不知道明哥是有意、还是无意了。。。
然后便是今天的第五次官宣海报,爆料荣耀Magic Vs搭载“零齿轮铰链技术”,虽然命名不是此前媒体爆料的“太空铰链”,但或许只是命名不同,材料还是那个“太空材料”?

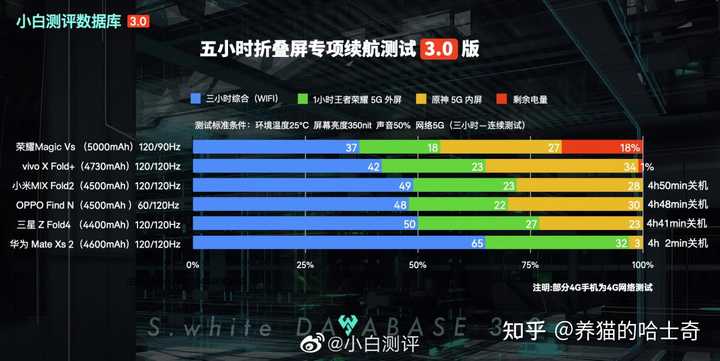

除此之外,在非官方的爆料信息里,还有一条非常重量级的,那就是知名数码大V“小白测评”爆料各款折叠屏的续航测试结果,Magic Vs的续航可以说是遥遥领先(毕竟电池也比其它家大了许多)。

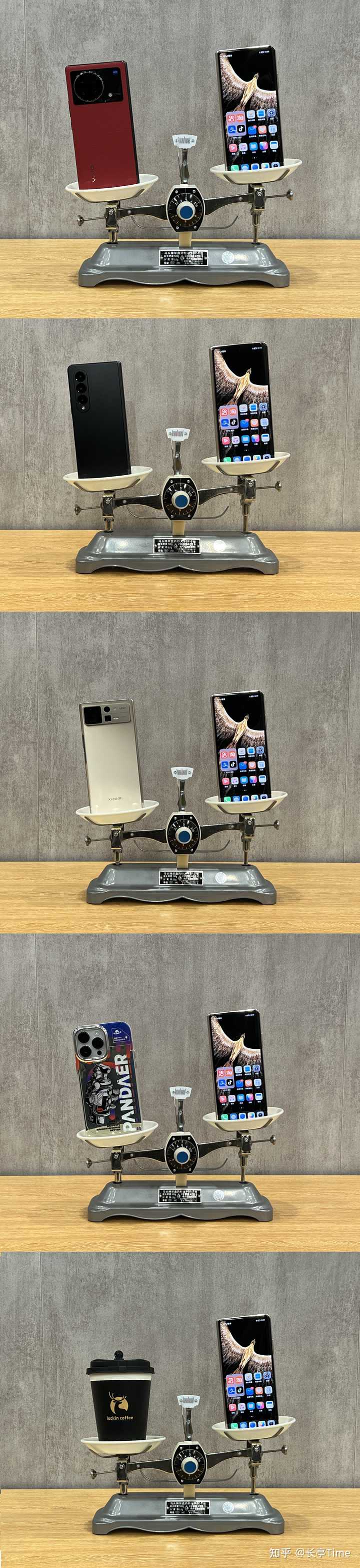

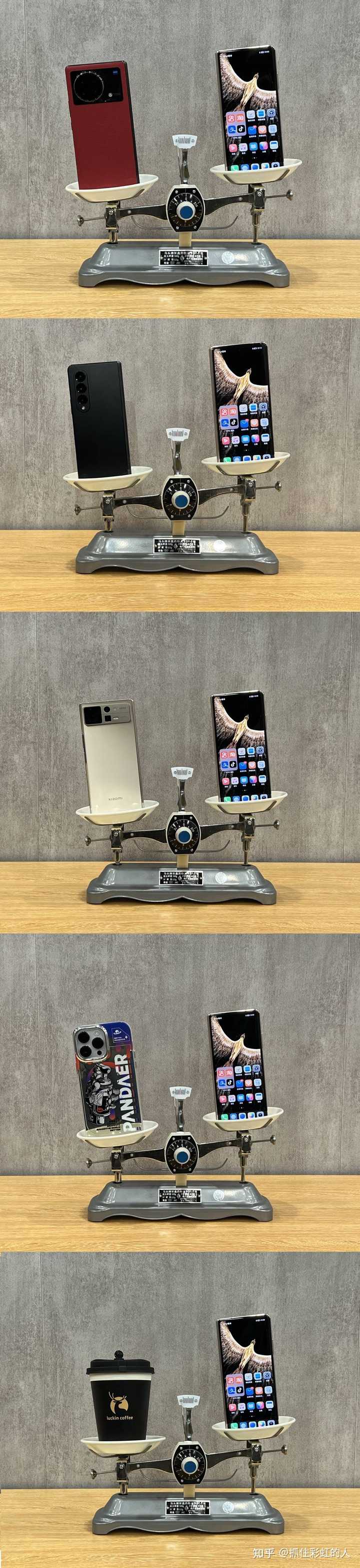

而另外一个大V的爆料里,则可以看到荣耀Magic Vs要比隔壁几家的折叠屏手机都要更轻。。。已知vivo X Fold+重311g,三星Z Fold 4重263g,MIX Fold 2重262g,也就是说荣耀Magic Vs的重量应该低于262g,甚至比套壳贴膜之后的iPhone 14 Pro Max、以及一杯小黑杯咖啡都更轻一些。。。这要比之前爆料的“270g以内”还要更让人惊喜不少。
图源微博极客村长 自此,荣耀Magic Vs大致有了一个相对清晰的产品轮廓
将前面5条官方爆料信息、以及3条非官方爆料但极为可信的信息汇总在一起,我们可以得出如下结论:
荣耀Magic Vs是一款采用内折方案、外形设计和荣耀Magic V较为相似、支持手写笔、搭载搭载零齿轮铰链技术、机身重量控制在262g以内、5000mAh电池容量、续航表现极为出色、且护眼效果极佳的折叠屏手机。
不过关于荣耀Magic Vs搭载的SoC芯片、内外屏幕素质、影像规格等等,目前还没有更准确的爆料信息。
盲猜应该是荣耀Magic V同款内外双高刷+高频PWM调光OLED类钻排京东方屏幕、以及同款影像规格,然后SoC芯片升级到骁龙8+ Gen1?毕竟这个时间节点上天玑9200或者骁龙8 Gen2都有些不太可能,折叠屏研发周期要比普通手机更久,时间上不太够。
本次荣耀新品发布会时间长达2天,是荣耀自品牌创立以来最为盛大的一次发布会(非常遗憾的是因为某些原因无法到现场观看,悲催.jpg),诸多新产品和新技术纷纷出世,荣耀Magic Vs除了上面爆料的这几个信息之外,是否还会带来其它更多新技术,不妨蹲一波发布会~
在分析「零齿轮铰链技术」之前,且先说说铰链对折叠屏手机的影响有多大?
截至目前,我有上手过荣耀、华为、OPPO、vivo各家的折叠屏手机,且今年一直都将折叠屏作为日常手机在用。
与普通手机相比,折叠屏的优势在于更大显示屏幕(横向折叠屏)、或者更小巧便携(纵向折叠屏),但在重量、厚度等方面却很难和普通手机看齐。
除了折叠屏更大的机身导致重量、厚度直线上升之外,还有个非常重要的原因,就是铰链。
对于折叠屏手机而言,铰链可以说是其最重要的组成部分,甚至比屏幕的重要程度更高。
可以说自从折叠屏手机产品形态诞生以来,手机厂商们便一直在和铰链作斗争,所以这两年的铰链技术发展的也尤为迅速。
铰链对折叠屏收的影响,主要有以下几个方面。
其一,机身厚度、重量
折叠屏的铰链动辄由上百、或者数百个零部件组合在一起,比如荣耀Magic V的铰链便由213个高精零器件组合而成,这些铰链势必会增加手机重量、且占用不少的手机内部空间。
铰链零部件越多,折叠屏机身就越厚重。
但铰链零部件如果少了,折叠屏的稳定性、折叠屏体验等又受到极大影响。
如何优化折叠屏铰链零部件组成架构,可以说是这几年来手机厂商们一直重点攻克的方向。
其二,机身稳定性、以及耐久度
折叠屏说白了无非是左右(或者上下)两个机身集成在一起,铰链便是这两个机身之间连接的桥梁。
也因为如此,铰链的好坏,对折叠屏机身稳定性和耐久度有着极大影响。
一台动辄大几千、或者上万元的折叠屏手机,如果用不了几个月,机身就开始活动,岂不是非常尴尬?
而折叠屏的稳定性、耐久度,则和铰链的选材以及设计方案有着极大关联。
其三,屏幕折痕、以及折叠缝隙
折叠屏的屏幕折痕固然和内屏选材有很大关联(且今年UTG超薄玻璃的广泛应用,极大减轻了折叠屏内屏材质对折痕的影响),和铰链的关联性也极大。

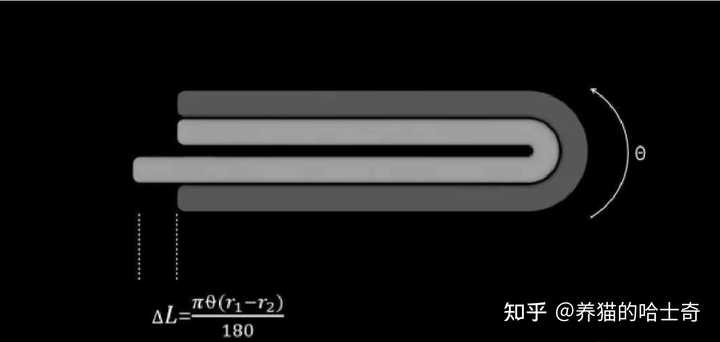

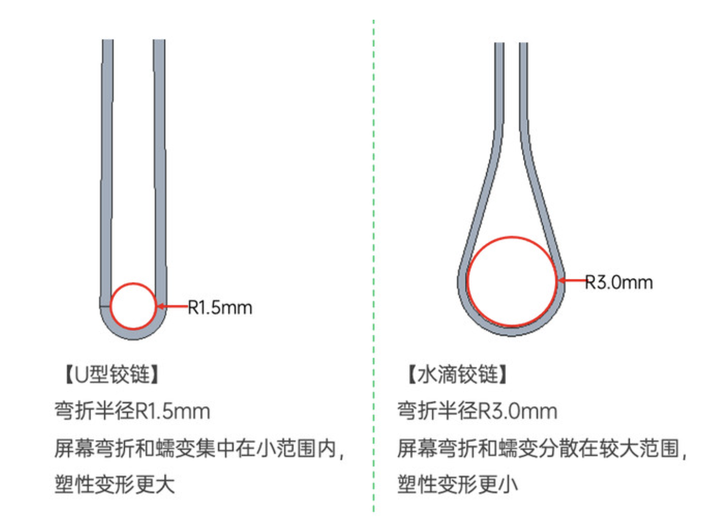

这里引用一个“Display R”(轴弯折系数)的专业术语,在折叠屏设计时,R角曲率越大,便就能够拥有足够的轴内空间让内屏在折叠时可以轻松收纳其中,从而有效避免折叠时的缝隙产生,且能够有效降低展开后的折痕出现。
不妨大开脑洞,猜猜这个「零齿轮铰链技术」,又到底是个啥?
首先从名字上来看,“零齿轮铰链技术”这7个字里,“零齿轮”无疑是重点关键词。
但如果经常看折叠屏手机发布会的话,会看到各家厂商在宣传自家折叠屏时,演示视频上都能看到明晃晃的齿轮在转动,毕竟折叠屏铰链大多采用的是机械结构,而齿轮又是机械结构里比较成熟且完善的技术。
荣耀Magic Vs宣称使用“零齿轮铰链”,海报里也确实没有看到齿轮的存在,但说实话,这到底是个啥结构?我确实没有看懂,着实好奇。
但这个「零齿轮铰链技术」的优势,在海报里却已经用文字明白无误地告诉了我们,那便是“开合更感丝滑”,也就是说在折叠、展开的时候,要比搭载齿轮技术铰链的折叠屏手感体验更佳。
除此之外,在「零齿轮铰链技术」的加持下,Magic Vs可以做到比上代Magic V机身更轻(直接从290g左右下降到262g以内)、电池更大(4750mAh升级到5000mAh),可以说明这个新铰链技术占用机身空间更小,且重量也更少了许多。
盲猜折叠屏机身重量大幅度下降,除了零齿轮铰链技术相比前代技术零部件更少之外,应该还采用了全新的材料,或许便是此前曝光的“太空材料”,所以才能做到更轻巧?
而这个新材料除了更轻之外,在折叠寿命、耐久度、可靠性等方面会否有其它Buff加成?
除此之外,零齿轮铰链技术在机身稳定性、折叠缝隙等方面又做得如何?Magic Vs是否支持多角度自由悬停?
以上这些,是我目前对Magic Vs这款折叠屏铰链技术最感兴趣的几个方面,不过从现有的爆料信息很难获得谜底。
一切,且静等22-23号发布会的到来~
编辑于 2022-11-19 12:44・IP 属地河南查看全文>>
长亭Time - 46 个点赞 👍

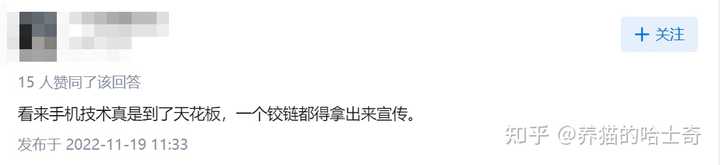

正要写答题的时候,看到了这个回答。觉得有必要简单说说这件事。

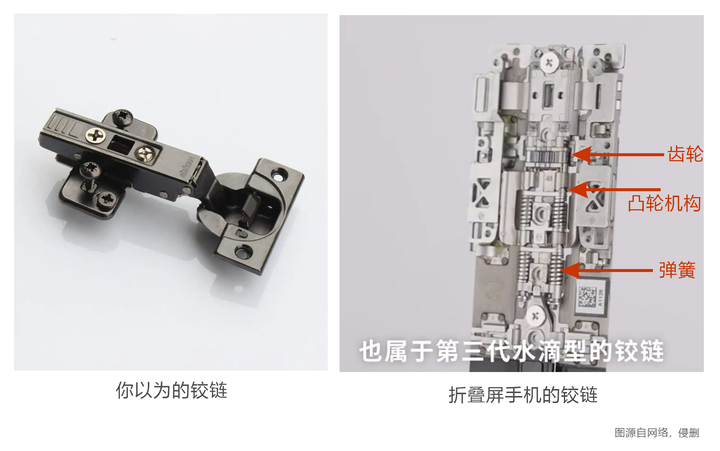

折叠屏手机的铰链,是一个不大准确的名词,他可能和你理解的铰链不太一样。当时估计厂家也是为了图省事,就直接依照形似叫了这个名字。但其实折叠屏手机的铰链结构不仅有齿轮,还有弹簧、凸轮机构等一些的零组件。直板屏手机确实没有传动机构,但折叠屏不仅有,而且正如上图所见,还精密且复杂。

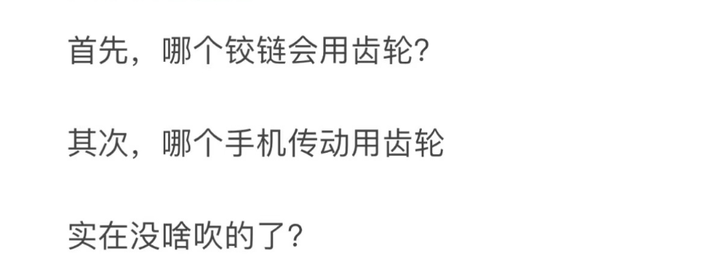

截图来自网络,侵删 希望以上内容能帮到你消除误会,而不是将这项技术革新简单理解为尬吹。

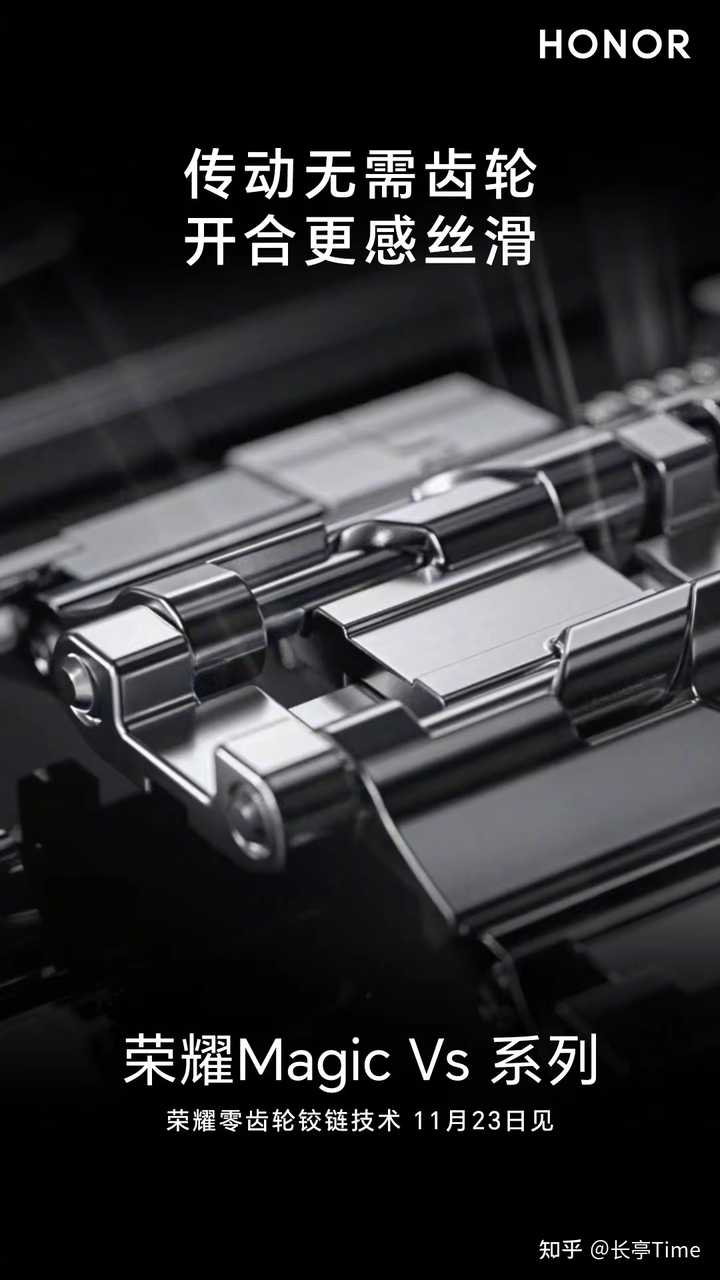

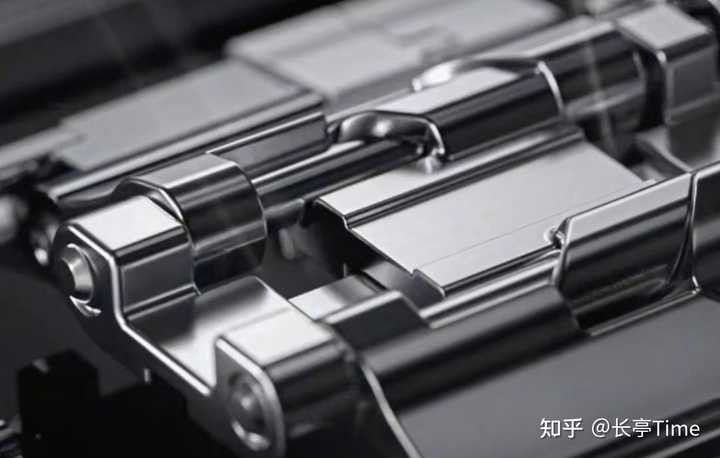

刚刚看到荣耀Magic Vs这张预热海报图,我确实小小惊了一下。
我们从图上可以看到,原本应该是由若干齿轮组成的铰链机构,现在变成了一块一块的板。一下子给大家整不会了,这……是啥情况?看了提问才知道,这是荣耀折叠屏新机Magic Vs上会用到的“零齿轮铰链”新技术。

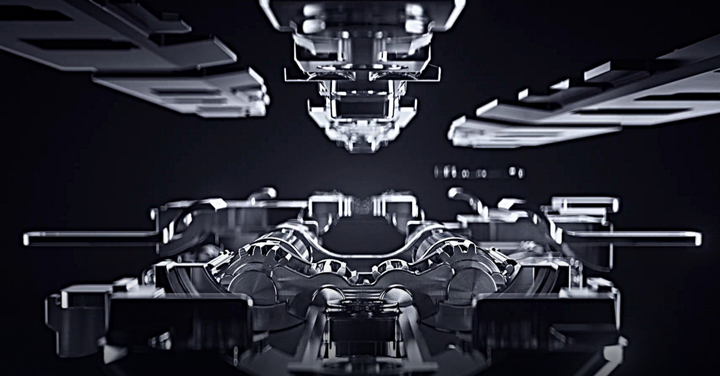

我们不妨先回想一下Magic V以及其他家的内折叠屏手机,铰链的传动机构大都是大同小异,就算有设计的不同,但都离不开一个关键零组件——齿轮。
齿轮传动是在机械工程里被广泛应用的一项传动技术,优点是精度高、范围广、寿命长。你看那些价值不菲的瑞士名表,其内部都是大大小小的齿轮构成。此外像燃油车发动机、机床和机械内部,都是有大量的齿轮来参与工作。
但齿轮的局限性也很大,比如制造和组装精度要求高,占用的空间较大,同时低精度的齿轮还有振动和噪音问题。
之前的折叠屏为什么又重又厚,同时价格不菲,铰链里的齿轮就是重要的“贡献者”之一,我们从上图就能看到:一个折叠屏转轴里,通常是3、4个齿轮一组,而且一般都是上、中、下三组,而且这些齿轮的个头都不算小。再加上弹簧和凸轮结构,铰链的重量就上来了。
这些齿轮横向一字排开,需要足够的空间来容纳,折弯后水滴形状的柔性屏同时也需要空间,所以就正好结伴而行了。齿轮与齿轮之间的结合、三组齿轮的同步,齿轮与凸轮结构的协同,这些都是很精密的联动过程,再加上铰链整体结构很小,对制造和装配精度的要求就高。材料稀有、精度高、装配难,自然价格就贵。
过去两三年里,行业内的工程师想了很多方法来为铰链“减肥”,最常用的办法就是用一些既轻便又坚固的材料,比如碳纤维板和一些航空金属,但成效嘛……好像都不大。工程师们都非常努力了,但大家都陷进了“如何让铰链更轻”的思维壁垒里,却唯独没有想过“直接放弃齿轮传动结构,换用更简单的传动方式”。
从图上来看,Magic Vs的铰链还是会有一定厚度,有充分的空间来容纳柔性屏的弯折半径,但原来应该是齿轮的位置却变成了板状结构件。
我大胆装一回“懂王”,来胡乱分析一把:
这些板状结构件应该是随着转轴的转动而相互接触结合,或是分离。你甚至可以将其理解为简化了的齿轮,齿轮是小范围高频次传动,这个是大范围低频次。
从理论上来说,这种传动的方式是可行的,而且会比齿轮传动更顺滑。因为再精密的齿轮都会有制造和配合误差,从而导致手感的差异性,而且随着机械磨损的程度加深,差异性会越发明显。但这种平板结构件制造相对简单,同时接触面大,且结合和分开的时效很短,产生的磨损远远低于齿轮结构。
但这种平板结构也有可能存在的问题,就是空行程和联动行程的阻力不同,特别是在两个板状结构件刚刚结合的刹那,阻力变化特别明显,会不会有明显的卡顿感?再仔细看这张图,会发现能旋转的结构件其实是有折弯的,所以他与中间结构件的接触应该是“一个很窄很窄几乎是线状的面”,再延伸到面。

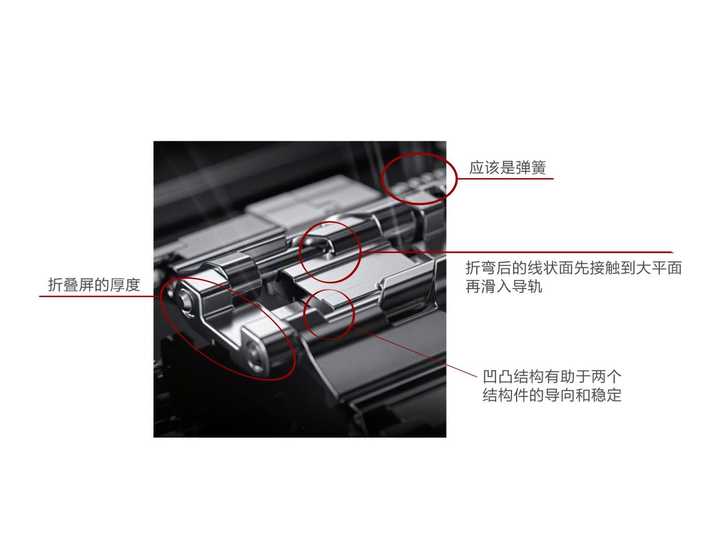

再仔细看中间的板状结构件还有一个明显的凹槽结构,这看起来应该也是为了与可转动结构件之间的结合定位更精准,同时通过凹凸结构来增强稳定性。
不过我猜两根转轴上应该还是会有类似弹簧和凸轮结构的组件,来协助实现转动过程中的手感均衡性。这套转轴设计的最大亮点还是在于去掉了一大堆的齿轮,因此减重成功。
以上这些,都是属于典型的“看图说话”。具体是怎么样传动的呢?我现在也没法提供更详尽的解答。从预热海报图可以明确信息是“开合手感更丝滑”,因为少了这么多齿轮一格一格地变化嘛,那是肯定。
但会不会更轻呢?我觉得可能性还是很大,毕竟Magic Vs和Magic V的铰链效果图一对比,两个铰链的结构件谁多谁少,还是一目了然。
我还有一点大胆的猜测,希望不要被打脸:这套铰链的制造工艺和装配流程更简单,所以造价会便宜不少。假设这一套能便宜500元,那反映到Magic Vs的最终售价的话,简直不敢想。
补充一点铰链以外的信息,昨天下午小白测评放出了Magic Vs的续航测试,上面显示Magic Vs的电池容量是5000mAh,基本就是折叠屏电池容量的“天花板”了(怪不得铰链厚度还有这么多,估计是为电池续航让步了)。从续航实测成绩看,Magic Vs的表现也是最好的。
那荣耀这项“零齿轮”技术对折叠屏手机意味着什么?
不夸张地说,“零齿轮铰链”是折叠屏走下价格神坛以来,具有划时代意义的一个技术创新。因为这项技术的出现,折叠屏在机械结构上跨过了一个非常艰难的坎,后续发布的产品在重量和厚度上都将得到非常明显的改善,而且生产成本也会有所降低。
当前折叠屏结构设计的三座大山——“铰链、电池、弯曲半径”,至少已经有一座有极大可能性被攻克,所以我才说这是“划时代意义的技术创新”。现在阻碍折叠屏更大范围普及的不是价格,而是厚度和重量,如果真的“减重”成功的话,2023年的折叠屏出货量增幅高于预期也不是不可能。
铰链的重量减轻,开合的手感更流畅,对用户来说是非常开心的一件事。Magic Vs的重量减轻带来更好的手感,同时还有更亲民的价格,降低了购机门槛,这是“等等党”的胜利。
如果在Magic Vs正式发布后,这个铰链技术经得起用户和时间的检验,那接下来一定会有其他厂商跟进荣耀的这项技术,纷纷研发与其原理类似的铰链,这无疑就是推动整个行业的技术进步。
荣耀这次在折叠屏转轴上的创新设计,我觉得会激发一个思路:传统在用的技术,如果真的不好用,那不如就想法子走一条新的路!
11月23日之后,Magic Vs或许会因为“零齿轮转轴”这项技术,而成为被写进行业历史的一款里程碑式重要产品!荣耀即将迎来独立后的第二个“生日”,希望Magic Vs能旗开得胜,成为两周岁生日上最漂亮的大蛋糕!
发布于 2022-11-19 14:31・IP 属地贵州查看全文>>
吴师傅 - 45 个点赞 👍
明哥悄悄的打开了抽屉,抽出一张“零齿轮铰链技术”图纸召开了发布会......
“零齿轮铰链技术”,顾名思义在没有任何齿轮传动的情况下带来丝滑不卡顿的折叠屏手机开合体验,这样的体验感优于带齿轮传动的铰链技术。
对于工科出身的我来说齿轮不要太熟悉,几乎工作中处处都能看到齿轮,特别在上下班的骑行中感触更多,齿轮由链条带动自行车才会前行,不过最近也发现了一个问题
东北的天气寒冷,再加上大雪的侵袭,链条和尺寸上会沉积灰尘、融雪剂,使齿轮上的润滑油得不到润滑,自行车蹬着“咔咔”作响,骑起来很费力。

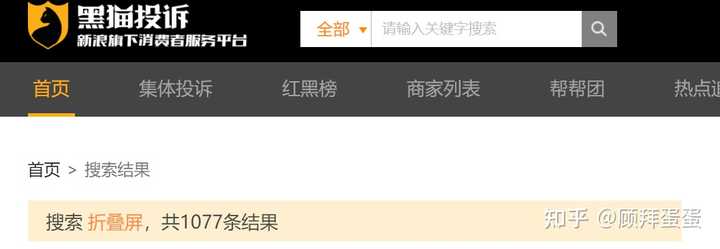

同样,对于精密程度更高的折叠屏而言,毕竟是机械元器件,齿轮之间的相互摩擦在所难免,使用时间久了就会出现卡顿、合不严等影像使用寿命的情况。在黑猫投诉平台搜索关于折叠屏手机问题时,一共检索到1077条信息,其中:
关于折叠屏异响33条
关于折叠屏铰链57条
关于折叠屏铰链松动79条

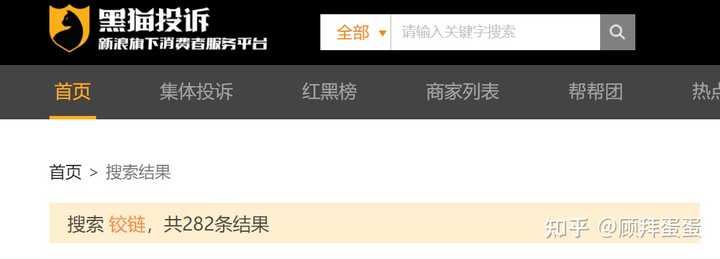

再次搜索铰链关键词,检索到282条信息,其中均为折叠屏手机铰链异响、松动、卡顿的投诉
由此可见不同厂商虽然有着不同形式和专利的铰链,但都存在异响、卡顿和松动的情况,所以我对于折叠屏铰链存在的问题:
该骂就骂,该投诉就投诉,不然怎么去鞭策厂商去修改方案,怎么去改进?
回头再看看荣耀这个零齿轮铰链技术,虽然图上看不出个啥,但还是找到了一些正儿八经的真机拆解图片。

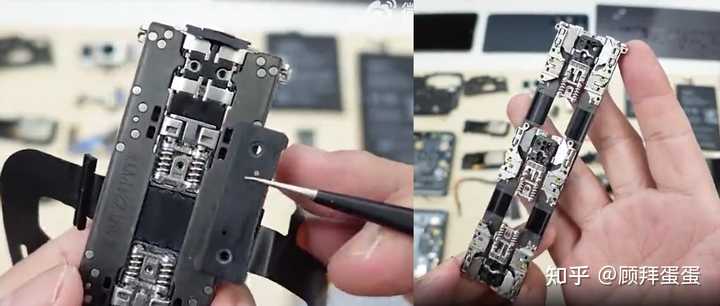

图片来源B站 @RAY的模型世界 图片来源B站 @RAY的模型世界 图片来源B站 @RAY的模型世界 下面这两张图是OPPO Find N折叠屏铰链部分的拆解图,其中下面这张图红圈部分就是齿轮机构,从而实现转动。

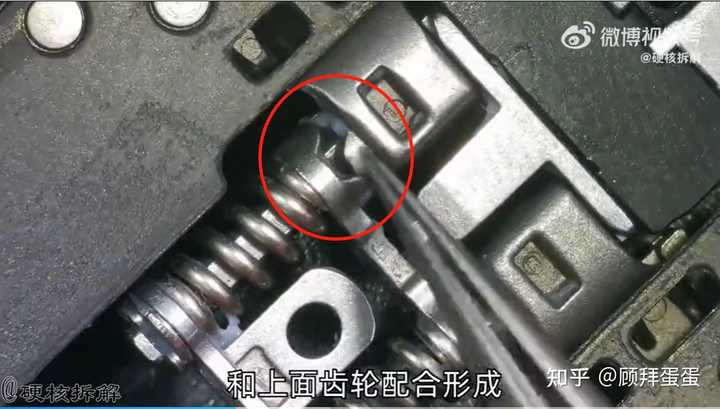

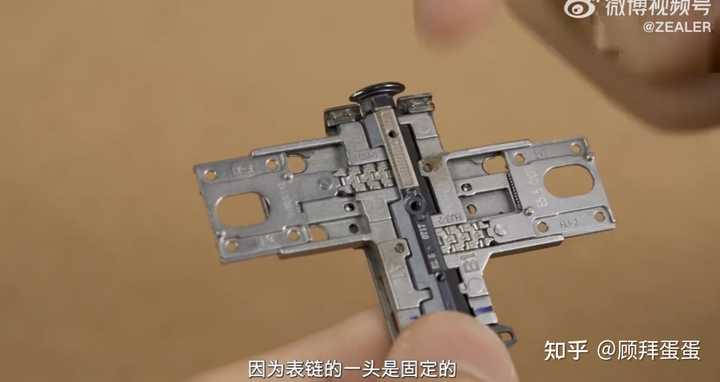

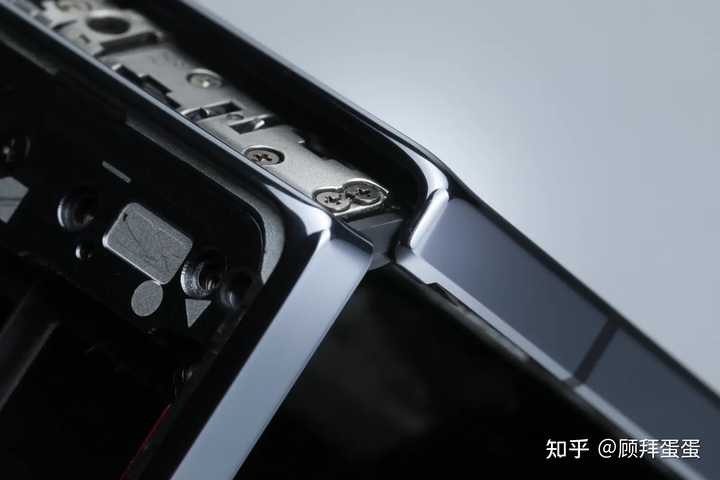

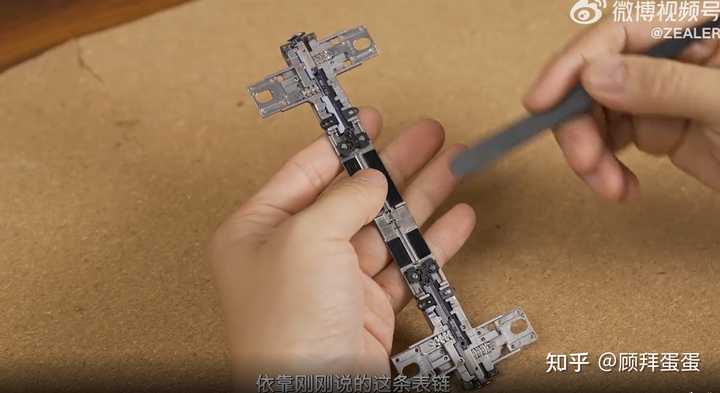

图片来源微博 @硬核拆解 图片来源微博 @硬核拆解 这两张图为华为Mate Xs铰链部分拆解图,其中转轴部分为类似手表 表链的连接方式,从而实现转动。

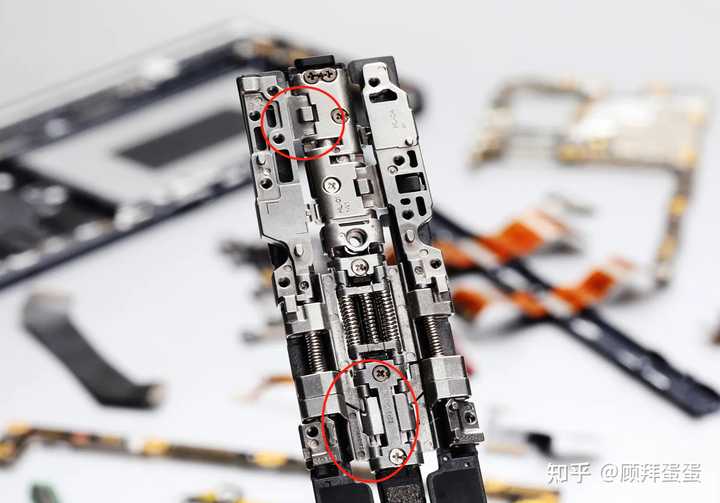

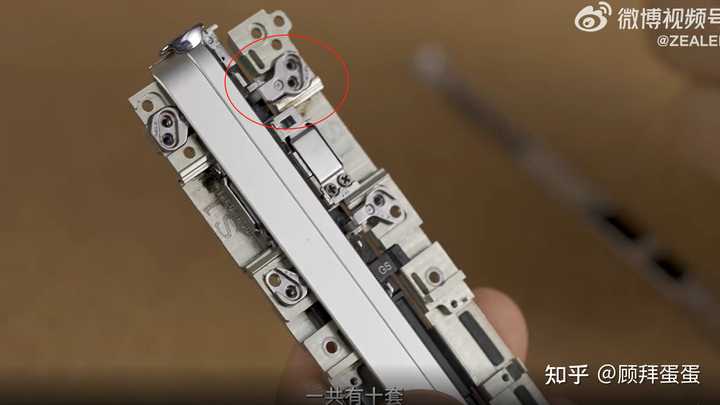

图片来源微博@ZEALER 图片来源微博@ZEALER 这张图为华为Mate Xs 2铰链部分拆解图,其中红圈部分为转动连接件,这个小东西就很有意思,大概理解就是一边套在中轴上,一边连接屏幕,从而起到转动的目的。
图片来源微博@ZEALER 图片来源微博@ZEALER 图片来源微博@ZEALER 图片来源微博@ZEALER 找到了这三款机子的拆解图,折叠屏的铰链不仅仅要承受旋转带来的力,而且还要承受横向的力,所以它的承受力部分很复杂的。
而荣耀零齿轮铰链技术我感觉方式上与华为鹰翼式铰链比较相似,依靠零部件之间的转动来实现折叠,而不是齿轮之间的转动,能够更好的承受横向和纵向带来的作用力,如果说生活中的话,感觉有点门铰链的那个意思,不知道说的对不对,给我的感觉就是这个。
另外在这张图中红圈的部分也得到了正名,在结构上与华为的较为类似,只不过结构会更佳复杂。
相比于Magic V来说,取消了齿轮结构后,重量上会自然轻巧一些,而在机身厚度等方面一定也会有惊喜,总体上相比于上一代重量上、厚度都有所升级,不知道至臻版的亮点在哪,现在这颗烟雾弹还没有放出来
可以蹲一蹲发布会
发布于 2022-11-19 13:11・IP 属地吉林查看全文>>
顾拜蛋蛋 - 14 个点赞 👍

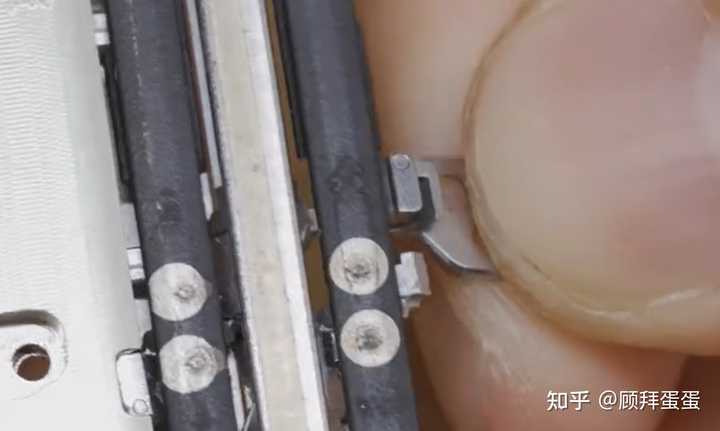

荣耀Magic V发布的时候,很多人评价,它一切都好,就是折叠的时候进行多角度自由悬停效果有些弱。
也因此,它没办法很完美L型或V型折叠,用来当小镜子或倒扣看视频。
这个功能虽然也不是经常能用上,但确实是折叠屏让生活更美好的地方。
这一功能其实在其他品牌折叠屏手机里是有应用的,比如华为mate X。
荣耀Magic在保持自身价格优势、折痕浅及高耐用性的前提下,再度提升铰链科技,难度终究是有一些的。
不过,想做好产品,要的就是迎难而上。
折叠屏有两个追求要点,一个是完美的折叠,一个是完美的画面呈现。
折叠是其第一步,这一步走扎实了,剩下的学平板也能学个七七八八。
铰链技术以及配套的屏幕折叠方案,是折叠屏最有感知度的地方了,对于折叠屏的成功可以说是至关重要。
几家各有自己的折叠铰链方案,但离最终的完美都仍有一些距离,折叠屏手机的升级换代,恐怕都会主要落在折叠科技的改进上。
当然,对于用户来说,其实只要看折痕深浅,屏幕平整度,开合是否无缝,折叠次数测试数据,以及亲自实验一下折叠手感就好了。
编辑于 2022-11-19 14:00・IP 属地湖南查看全文>>
Andy静石 - 14 个点赞 👍

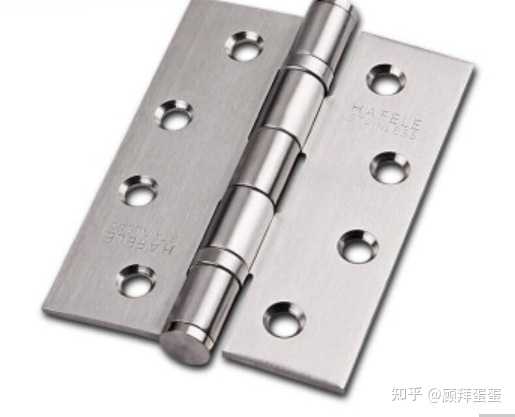

宣传图上画的其实挺明显的,就是个门合页+限位器。
首先要说这个结构肯定是要比齿轮结构要好的,在寿命和稳定性上要好一大截。
而且抗摔性也要提高不少,限位器容错率可比齿轮高多了。我觉得这东西如果没有很完善的专利的话,很可能以后大部分折叠屏都使用这个结构。
至于更深层次有什么内涵我倒是也说不出来了。
对荣耀来说又是进一步改进华为的技术,技术肯定是好技术。。。
发布于 2022-11-20 20:38・IP 属地山东查看全文>>
松果煲粥 - 13 个点赞 👍
众所周知,折痕作为折叠屏一大痛点,这次荣耀新款折叠屏采用了零齿轮铰链技术,这种新的工艺可以使折叠屏手机对折后几乎没有缝隙,并且开合屏幕流畅,稳固。
可以使屏幕旋转时铰链结构平稳受力,是一个传统的鲁班齿轮铰链技术,并且是业界首次使用的链接技术。
新款荣耀Magic Vs则是采用多种航天级轻质材料,减少零件、器件数量来实现大幅度减轻手机重量的目的。
与之前小米MIX Fold2相比,更加轻,目前重量只有261g,是目前最轻的内折方案的折叠屏手机,下面与荣耀新款折叠屏与目前市面上折叠屏手机重量对比,可以看出荣耀完胜。
铰链一方面,荣耀新款还加入了手写笔,有了手写笔,我们就可以写字或者是画图,还可以遥控拍照。这次荣耀折叠屏手写笔可以给我们带来什么新的体验,很是期待。
采用5000毫安时的大电池,66W快充,续航有提升,处理器为骁龙8+,全新适配的Magic OS7.0系统,这次软硬件全面升级,荣耀有点猛。
2022年华为Mate 50E,Mate 50,Mate 50 Pro,Mate 50RS四款机型怎么选?很纠结
手机测评点击以下文章即可查看,涉及iPhone,小米,华为,荣耀,OPPO,vivo,realme以及iQOO等众多机型测评推荐
2022年各价位各品牌手机最全测评,选择手机需要考虑哪些内容?1000元~7000元各价位 iPhone/华为/小米/红米/OPPO/ViVO/荣耀手机测评推荐
2022年手机CPU处理器天梯榜,CPU性能是决定手机使用寿命的重要因
小米12S、小米12S Pro与小米12S Ultra三款如何选?很纠结,点击以下文章即可查看
红米K40S,K50,K50 Pro如何选?还需要入手K50电竞版本吗
目前买iphone哪一种性价比最高
华为目前性价比最高的手机是哪款?
编辑于 2022-11-27 18:24・IP 属地江苏查看全文>>
抓住彩虹的人 - 10 个点赞 👍
铰链技术是折叠屏手机里的一大核心技术,它决定了一款折叠屏手机使用寿命的“下限”:
- 下限低的,比如某品牌第一代折叠屏手机,因为铰链设计不合理导致屏幕被破坏的事故;
- 下限一般一点的,对于使用寿命是没有影响,但是可能会导致手机合拢后缝隙很大;
- 下限高的,不仅能够支撑折叠屏手机折叠状态没有什么缝隙,并且兼顾减重、结构坚固和设计安全的特点。
荣耀Magic Vs的上代产品的铰链属于结构坚固、设计安全但是不怎么减重的那一个类型,下限也是比较高了。不过这个行业是不断成熟进化的,消费者对于折叠屏手机的需求已经完成了从“尝鲜可用”到“好用常用”的转变,对于这类手机的要求也在提高,比如机身重量、外屏可用度、内屏交互好用程度以及续航、拍照等等方面。

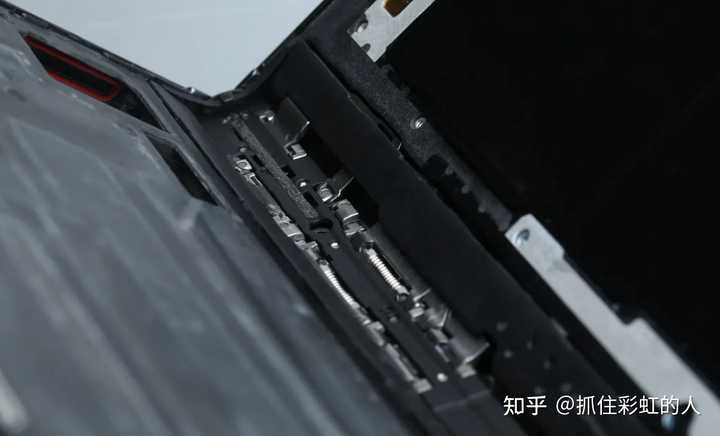

对于铰链来说,对于这些新要求的影响大概就是重量了。这次的荣耀Magic Vs据说重量在大屏折叠屏手机里面算是很轻的存在。这个减重目标的完成我觉得大概率是离不开新的铰链材料的采用和铰链技术的更新。
荣耀给这次的铰链技术命名为“零齿轮铰链技术”,它到底有多好、技术有多先进目前我们不得而知,只能是从结果去反推的。这样一来的话,就要等11月23日的发布会之后才能揭晓了——到时候看看它到底有多顺滑、有多轻。
铰链和重量之外,不知道荣耀Magic Vs在续航、影像、内外屏的好用程度会怎么样,好像这次的内屏是支持手写笔的。同样也是要等发布会揭晓了。
发布于 2022-11-19 15:22・IP 属地广东查看全文>>
通信监理 - 8 个点赞 👍
事实上,铰链和铰链真的不一样。
很多人觉得铰链没什么技术,是因为在他们眼里的铰链,是我们日常生活中所见的门合页,两三个零件就能组装完成。
讲真的,这种铰链确实没啥技术含量。
但是如果折叠屏的铰链也用这种,怕是只要折上一次,屏幕就直接报废了。

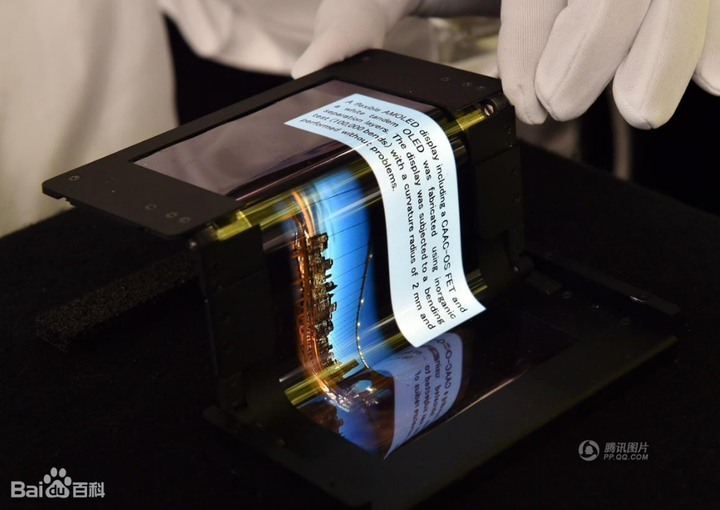

折叠屏上的屏幕其实早就换成了柔性屏,覆盖材料也换成了UTG超薄玻璃,但是这两个材料可以弯,但是不能折。
这就和我们画画的硬板纸一样,你把画卷起来放,再拿出来画依然是平整的。但是如果你如果硬要180度翻折,那纸上一定会有不可逆的弯折痕迹。

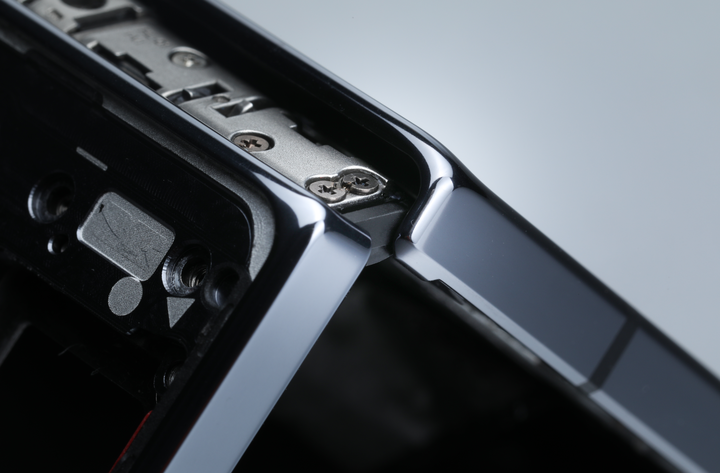

另外,因为铰链是金属机械结构,所以长时间使用一定会有磨损和老化,当铰链损坏时,折叠屏自然也走到了寿命尽头(可以想象一下用得很久、松松垮垮的门合页)
所以折叠屏中的铰链,不仅是确保屏幕平整的重要条件,也是影响折叠屏寿命的重要因素。
举个例子,比如早期的三星Fold折叠屏,因为U型铰链防尘设计不过关,铰链极易进灰,过多的灰尘又进一步加剧了铰链结构的磨损。
最终使得早期的Zfold初代损坏率极高。后来改进了结构才解决了这个问题。
后来,华为推出了水滴形铰链,在保证机械结构稳固的同时,使得折叠屏实现了闭合时的无缝隙。
后来随折叠屏技术的发展,各家也都有了自己的水滴铰链,也各自做出了相应的技术探索,实现了诸如多角度悬停的功能。

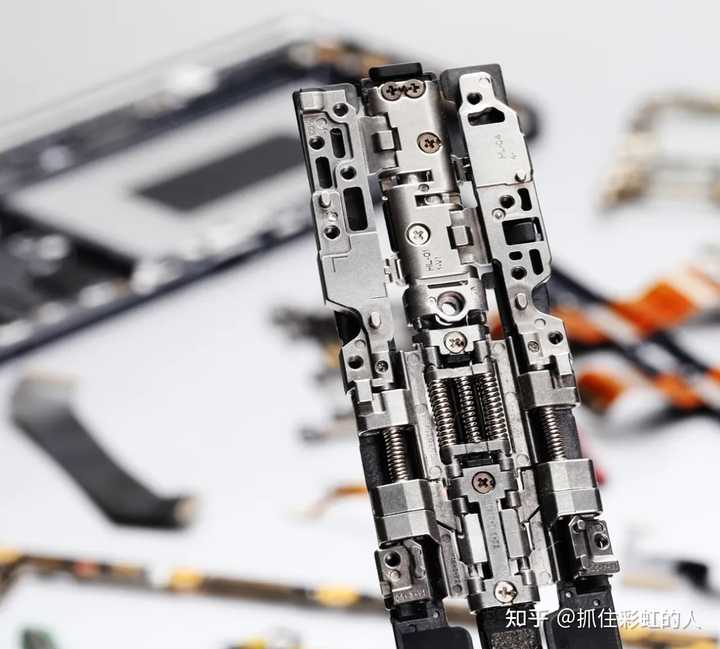

但是,更为复杂的铰链结构,意味着更多的机械零件,这也使得其整体重量大大增加。
而这次荣耀的零齿轮铰链技术,应该就是类似的技术方向,通过全新的机械设计,在保证机械稳定性的同时,减少其零件数量,达到减重的目的。
像是减重铰链之前也在其他品牌上看过,但是手感和折痕控制得明显要比正常铰链略差一些,我个人比较好奇的是,荣耀的新铰链能否保持良好的手感,并把折痕控制得平整一些。
就差三天了,还是等一波发布会~
以上,我是 @Puddle ,我们都有美好的未来。
发布于 2022-11-20 22:07・IP 属地山东查看全文>>
Puddle - 5 个点赞 👍
吓得我,以为全世界除了华为,折叠屏都是用的齿轮铰链呢!
为啥不吹液晶屏显示技术,或者印刷电路技术?反正都是通用公开技术,不应该是找容易被粉丝接受的概念去洗粉丝吗?
电子科技时代提什么机械设计?符合潮流吗?
之前铰链坏屏幕,已经把名声坏了,现在还拿铰链做营销,不是哪壶不开提哪壶吗?
吹破大天不如一句铰链损坏屏幕保修5年好使。
营销总监可以开除了。
发布于 2022-11-19 19:12・IP 属地广东查看全文>>
我行我上 - 1 个点赞 👍
1,余承东不止一次公开说,但凡是合上不留缝隙的铰链都使用了他家的专利。
2,市面上除了华为外还有几款合不上留缝隙的折叠手机。
3,这几款手机都声称是自己的专利,但并没有人站出来反驳过余承东。
4,余承东说有的公司用自家专利不给钱,完了还不承认,说是他们自己的技术。
5,三星折叠手机的铰链可以确定和华为不同,但同时也是所有折叠屏手机里的弟中弟。
一些旧事,也没啥逻辑,大家凑合看看。
发布于 2022-11-19 15:33・IP 属地福建查看全文>>
王老实 - 1 个点赞 👍
作为折叠屏手机形态支撑的核心部件,饺链技术在过去一两年时间里有了明显的提升,一条称职的较链需要满足手机旋转有限位,收起有段落,还能给屏幕一个平滑
且坚固的支撑,不仅如此,还要足够轻,足够硬,经得起造。
华为荣耀手机刚刚发布的荣耀 Magic Vs在正式发布之前,正式官宣了关于折叠屏的消息。最大优势就是其独特的双屏方案,折叠是双屏,可以同时使用。折叠时,屏幕可以展开两半,像平板一样;折回之后,又像是手机。这样一种操作方式能够实现不同的使用场景,尤其是在一些商务人士或者说年轻人身上,简直就是解决了很多的需求。这就需要有更好的铰链设计来完成更加复杂和更高难度的铰链组合。
零齿轮铰链
简单来说,就是把两块屏幕合在一起,这样就不会出现了齿轮啮合的情况,可以说是没有齿轮的铰链。但是现在市面上很多折叠屏手机在实际使用中,已经出现了不同程度的磕碰和磨损。这个问题在实际使用中,对于手机行业来说非常普遍。并且很多折叠屏手机出现了铰链失灵或者出现了开裂情况,这个时候就会出现各种问题。那么零齿轮铰链技术就相对来说比较容易实现更好的表现。零齿轮铰链是在一个相对比较小面积的铰链结构中加入一个大齿轮来进行固定和传递轴电流产生效果的结构设计。
折叠过程中的铰弦
大家都知道,铰链中的铰弦,主要负责手机整体的合页的连接,这个连接需要使用到特殊的材料来进行。由于不同的折叠方式,对于不同的铰弦也需要不同的材料,所以铰弦需要经过多次折折以及多个弯折来完成组合。对于普通消费者来说,可能没有太多意识去选择铰链产品或者铰弦这类结构简单实用并且价格低廉的产品。但是对于智能手机来说,对于使用中多项操作会要求特别高。这就需要铰弦能够适应多种需求,并且能够快速精准折叠并保持一定程度的延展性。
外屏的柔性与屏幕尺寸
铰链系统的提升,使得外屏的柔性也提升了,但是外屏依旧要和内屏保持一致的使用。这样一来,一个新的铰链方案就需要更多的零部件,更多的技术人才来完成。这就导致外屏尺寸上也需要有更多可以满足折叠屏幕使用需求的空间。如果将柔性好,并且使用起来方便的外屏放进小一点的机身里,那么使用起来会更加方便。所以外屏尺寸也会成为一个非常重要的问题。
手机厂商对铰链设计的理解
铰链是一个组合部件,是实现手机使用功能的基础,而手机厂商要想将铰链做好除了需要满足好手机性能以外,还要考虑到使用场景,用户是否需要,因此手机厂商需要做出更多考量。荣耀 Magic Vs采用了双屏幕的方案,但是由于折叠屏手机的屏幕本身要更加轻薄,也就对手机厂商提出了更高的要求。而且双屏方案更加方便使用和携带,同时又能提高手机的使用体验性。
折叠屏手机在未来产品形态与应用方向的预测
虽然目前还没有哪款手机的铰链技术达到了这种程度,但是有一点是肯定的,就是未来的折叠屏手机一定会越来越好用。无论是屏幕还是铰链的结构设计,都在不断加强,所以想要实现这样的创新还是非常难的。目前看起来,折叠屏手机已经能够实现一机两用,甚至还有可能实现可折可不折的模式,而且价格还不算高,那么未来这个产品形态和应用前景非常值得期待。我们可以看到折叠屏手机在上市之后基本上就在供不应求。所以如果未来有这样一款折叠屏手机上市的话,那么可能整个市场就会有很大的变化。
发布于 2022-11-19 23:53・IP 属地贵州查看全文>>
阿新 - 0 个点赞 👍
铰链技术挺重要的,主要是它影响着折叠屏开合时的顺滑度、使用时折痕的隐藏度等。目前像华为的双旋鹰翼铰链、OPPO自研精工拟椎式铰链,都是市面上相对成熟且体验优异的技术。
现在的话可能又要多一个荣耀的零齿轮铰链技术,对市场肯定是有冲击的。
发布于 2022-11-19 17:19・IP 属地四川查看全文>>
刘莹 - 0 个点赞 👍
查看全文>>
哈哈哈哈 - 2 个点赞 👍
我在早先曾说过,阻止折叠屏普及的原因从来都不是价格。
有的是人愿意为可以折叠屏幕的炫酷体验买单,折叠屏手机卖9999理所当然,这并不是一个不可接受的价格。
但是智能手机发展到现在,是有以下几条死线的:
- 机身重量不能超过250克,不然半斤帽子扣死你;
- 机身厚度不要超过10mm,板砖真的没人要;
- 安卓手机续航必须能撑够一天,撑不到销量大暴死;
很遗憾,在2022年上半年之前,所有的横向折叠屏智能手机,这三条雷基本都踩到了。
竖折?那种玩具是永远不可能进入主流市场的,它违背了奥卡姆剃刀定律。
我们为什么需要折叠屏手机呐?
因为它很酷?
并不,我们只是想要一块尽可能大但又可以轻松装入口袋的屏幕罢了。
- 在阅读资讯和书籍时可以展开手机使用「折叠屏」更酣畅淋漓的阅读;
- 在浏览和回复微信/QQ时可以展开手机使用「折叠屏」更舒适快捷的回复;
- 在使用办公APP修改和批注内容时可以展开手机使用「折叠屏」更高效的完成工作;
- 在使用手机的日常操作时可以经常性的展开手机使用「折叠屏」更爽的操作……
折叠屏这项技术,将一块接近B6尺寸(最常见的32k书籍的尺寸)的屏幕塞进了我们的裤兜,让我们可以随时随地携带。而这个尺寸正是我们眼睛阅读体验最佳的尺寸了。
智能手机现在的硬件性能其实已经可以胜任生产力工具的需求了,阻扰大家使用智能手机办公的主要问题是屏幕尺寸,手机的屏幕尺寸不太适合执行多任务操作。
巨大的手机屏幕可以让用户得到良好的视觉感受和更好的输入体验,但手机是必须随身携带的产品。大屏与握持舒适度,似乎是不可调和的矛盾。
直到有了可折叠的屏幕!

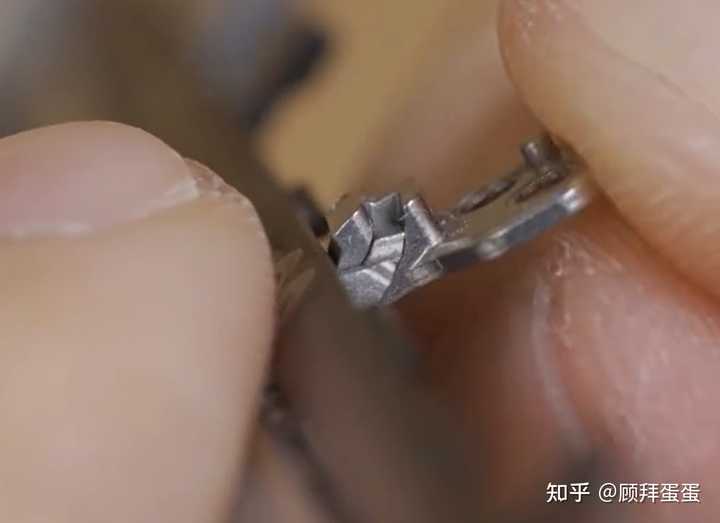

但是折叠是必须有转轴存在的,而之前的所有折叠屏手机的转轴里都塞满了齿轮,金属的……它们很重。
最早一批横向折叠的折叠屏手机的重量普遍超过300克,直到最近,才有厂家使用碳纤维工艺改良了齿轮转轴的重量。
但碳纤维还不仅仅是昂贵这一个问题,玩自行车的朋友应该都知道碳纤维的自行车架是有使用寿命限制的,而我本人踩断过一只鞋子内置的碳纤维板。它并不是一个特别可靠的材料,选择它其实也是一种无奈之举——用户是真的无法接受一只重量超过半斤的手机。
荣耀Magic Vs 官宣「零齿轮铰链技术」,我很开心。
虽然去掉了齿轮大概率意味着这个铰链是不支持悬停的,也就是说Magic Vs大概率要告别3DS模式和帐篷模式了,但那又有什么关系呐?
只要它够轻,够薄,就行。
而且这样的技术不太可能被一家厂家垄断,荣耀先踏出了这一步,后续自然会有厂家跟进。
我很期待重量下降到200克以内,机身厚度不超过9.9毫米的横向折叠屏智能手机的出现。大概只有到那时候,折叠屏手机才会真的普及吧……
我很期待!

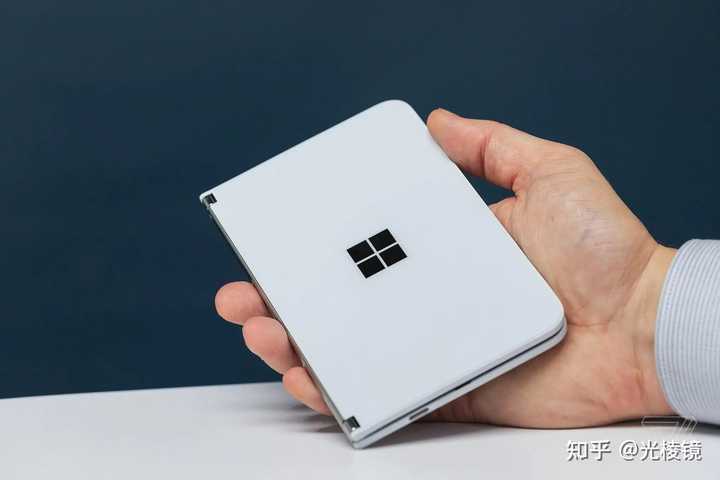

利益相关:Surface Duo用户,它折叠后9.9毫米厚,重250克。
但是转轴里依然有齿轮。
发布于 2022-11-20 08:48・IP 属地上海真诚赞赏,手留余香还没有人赞赏,快来当第一个赞赏的人吧!查看全文>>
光棱镜 - 0 个点赞 👍
查看全文>>
机械核心
