正要写答题的时候,看到了这个回答。觉得有必要简单说说这件事。

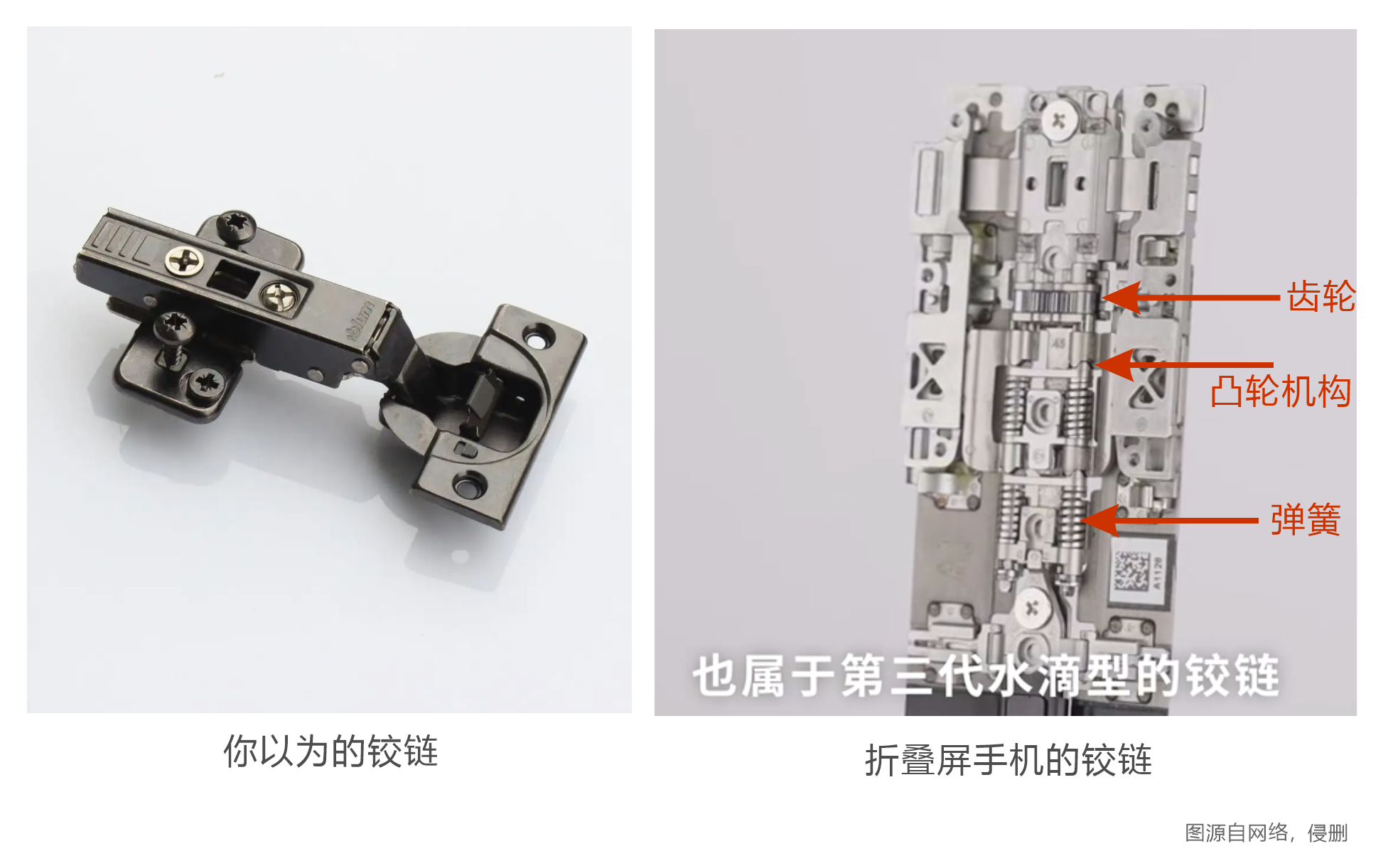

折叠屏手机的铰链,是一个不大准确的名词,他可能和你理解的铰链不太一样。当时估计厂家也是为了图省事,就直接依照形似叫了这个名字。但其实折叠屏手机的铰链结构不仅有齿轮,还有弹簧、凸轮机构等一些的零组件。直板屏手机确实没有传动机构,但折叠屏不仅有,而且正如上图所见,还精密且复杂。

截图来自网络,侵删

希望以上内容能帮到你消除误会,而不是将这项技术革新简单理解为尬吹。

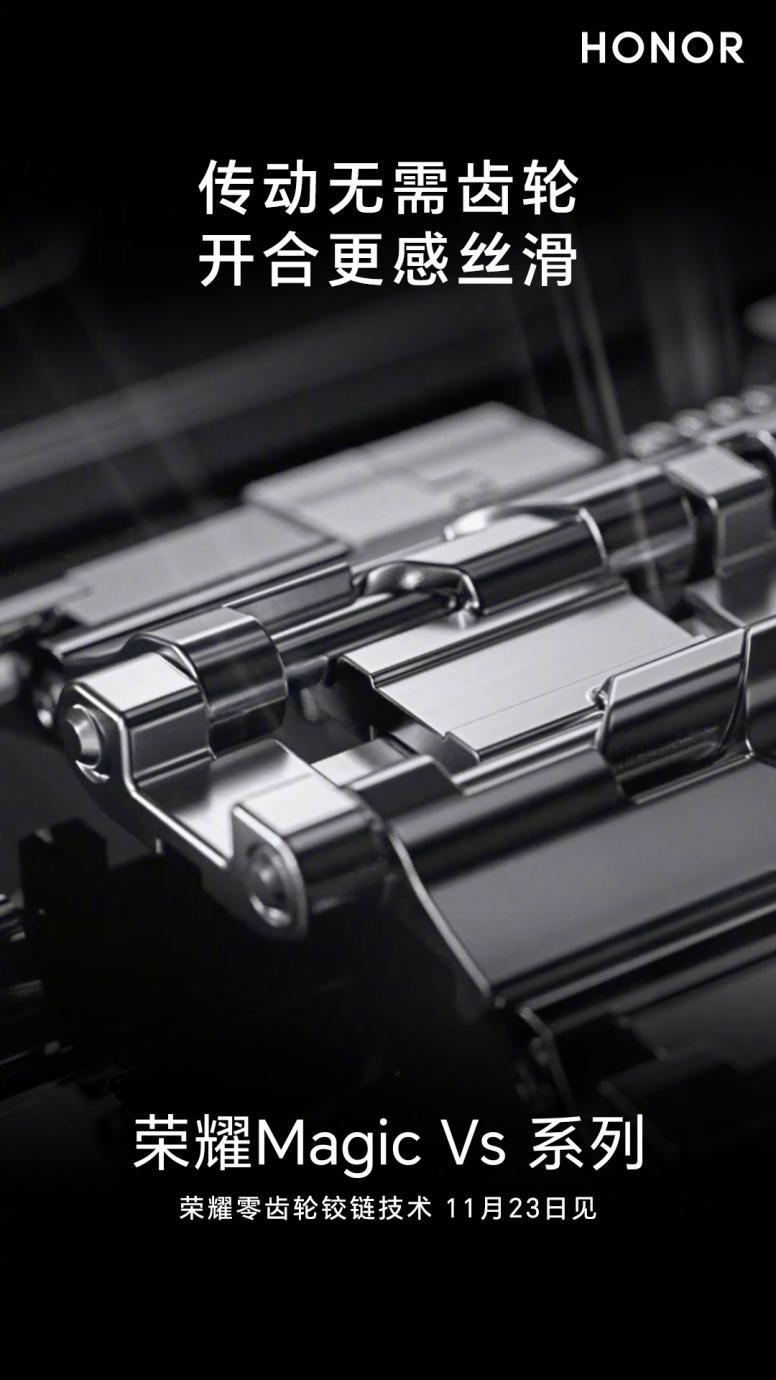

刚刚看到荣耀Magic Vs这张预热海报图,我确实小小惊了一下。

我们从图上可以看到,原本应该是由若干齿轮组成的铰链机构,现在变成了一块一块的板。一下子给大家整不会了,这……是啥情况?看了提问才知道,这是荣耀折叠屏新机Magic Vs上会用到的“零齿轮铰链”新技术。

我们不妨先回想一下Magic V以及其他家的内折叠屏手机,铰链的传动机构大都是大同小异,就算有设计的不同,但都离不开一个关键零组件——齿轮。

齿轮传动是在机械工程里被广泛应用的一项传动技术,优点是精度高、范围广、寿命长。你看那些价值不菲的瑞士名表,其内部都是大大小小的齿轮构成。此外像燃油车发动机、机床和机械内部,都是有大量的齿轮来参与工作。

但齿轮的局限性也很大,比如制造和组装精度要求高,占用的空间较大,同时低精度的齿轮还有振动和噪音问题。

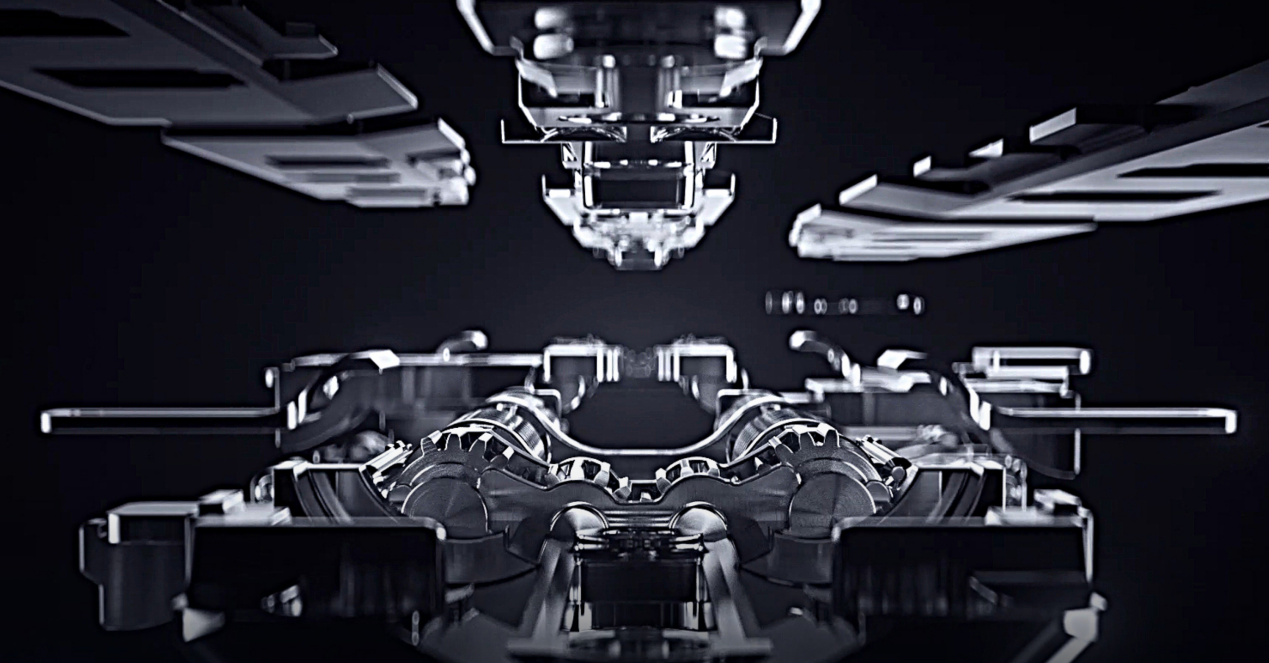

之前的折叠屏为什么又重又厚,同时价格不菲,铰链里的齿轮就是重要的“贡献者”之一,我们从上图就能看到:一个折叠屏转轴里,通常是3、4个齿轮一组,而且一般都是上、中、下三组,而且这些齿轮的个头都不算小。再加上弹簧和凸轮结构,铰链的重量就上来了。

这些齿轮横向一字排开,需要足够的空间来容纳,折弯后水滴形状的柔性屏同时也需要空间,所以就正好结伴而行了。齿轮与齿轮之间的结合、三组齿轮的同步,齿轮与凸轮结构的协同,这些都是很精密的联动过程,再加上铰链整体结构很小,对制造和装配精度的要求就高。材料稀有、精度高、装配难,自然价格就贵。

过去两三年里,行业内的工程师想了很多方法来为铰链“减肥”,最常用的办法就是用一些既轻便又坚固的材料,比如碳纤维板和一些航空金属,但成效嘛……好像都不大。工程师们都非常努力了,但大家都陷进了“如何让铰链更轻”的思维壁垒里,却唯独没有想过“直接放弃齿轮传动结构,换用更简单的传动方式”。

从图上来看,Magic Vs的铰链还是会有一定厚度,有充分的空间来容纳柔性屏的弯折半径,但原来应该是齿轮的位置却变成了板状结构件。

我大胆装一回“懂王”,来胡乱分析一把:

这些板状结构件应该是随着转轴的转动而相互接触结合,或是分离。你甚至可以将其理解为简化了的齿轮,齿轮是小范围高频次传动,这个是大范围低频次。

从理论上来说,这种传动的方式是可行的,而且会比齿轮传动更顺滑。因为再精密的齿轮都会有制造和配合误差,从而导致手感的差异性,而且随着机械磨损的程度加深,差异性会越发明显。但这种平板结构件制造相对简单,同时接触面大,且结合和分开的时效很短,产生的磨损远远低于齿轮结构。

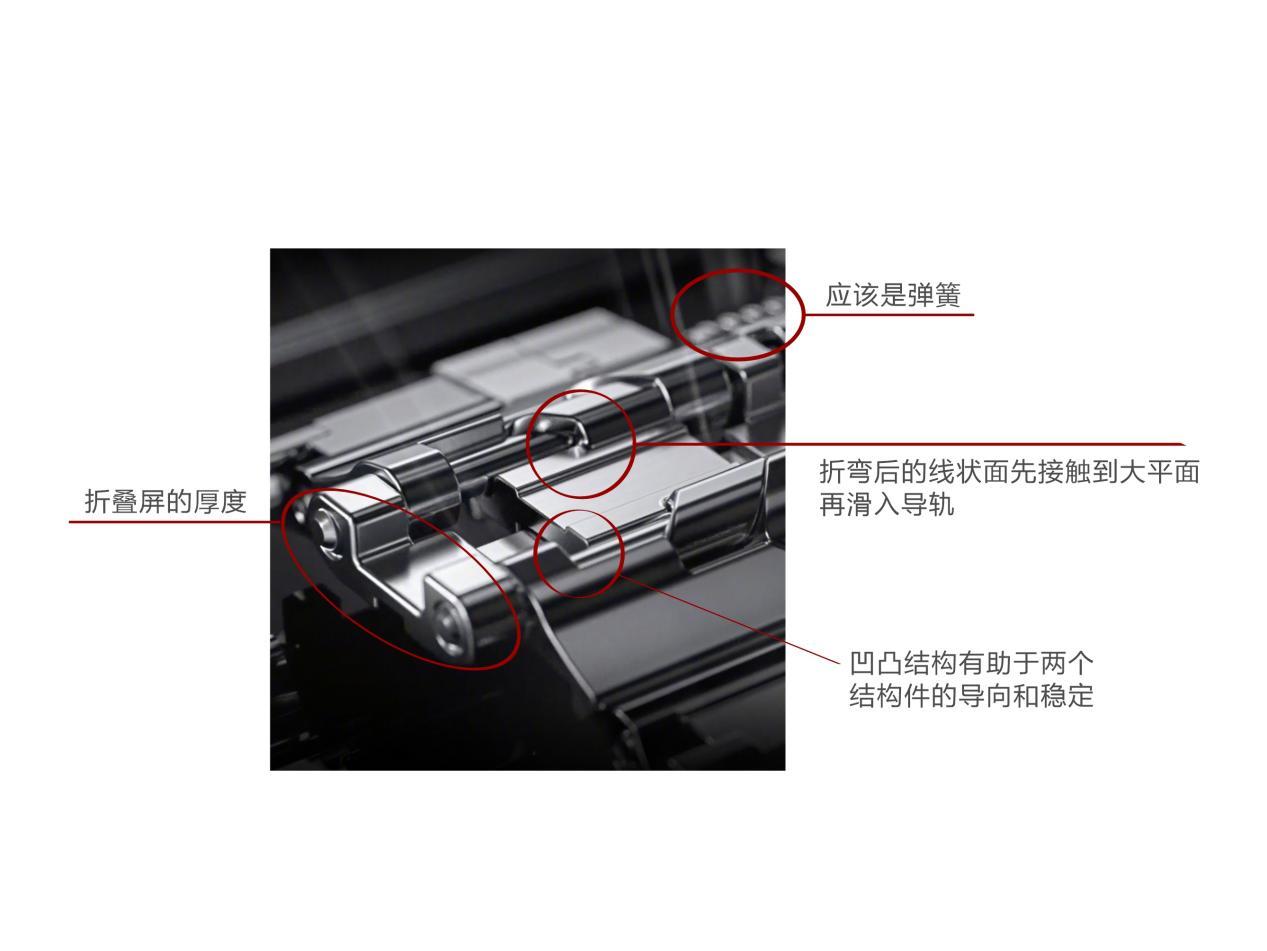

但这种平板结构也有可能存在的问题,就是空行程和联动行程的阻力不同,特别是在两个板状结构件刚刚结合的刹那,阻力变化特别明显,会不会有明显的卡顿感?再仔细看这张图,会发现能旋转的结构件其实是有折弯的,所以他与中间结构件的接触应该是“一个很窄很窄几乎是线状的面”,再延伸到面。

再仔细看中间的板状结构件还有一个明显的凹槽结构,这看起来应该也是为了与可转动结构件之间的结合定位更精准,同时通过凹凸结构来增强稳定性。

不过我猜两根转轴上应该还是会有类似弹簧和凸轮结构的组件,来协助实现转动过程中的手感均衡性。这套转轴设计的最大亮点还是在于去掉了一大堆的齿轮,因此减重成功。

以上这些,都是属于典型的“看图说话”。具体是怎么样传动的呢?我现在也没法提供更详尽的解答。从预热海报图可以明确信息是“开合手感更丝滑”,因为少了这么多齿轮一格一格地变化嘛,那是肯定。

但会不会更轻呢?我觉得可能性还是很大,毕竟Magic Vs和Magic V的铰链效果图一对比,两个铰链的结构件谁多谁少,还是一目了然。

我还有一点大胆的猜测,希望不要被打脸:这套铰链的制造工艺和装配流程更简单,所以造价会便宜不少。假设这一套能便宜500元,那反映到Magic Vs的最终售价的话,简直不敢想。

补充一点铰链以外的信息,昨天下午小白测评放出了Magic Vs的续航测试,上面显示Magic Vs的电池容量是5000mAh,基本就是折叠屏电池容量的“天花板”了(怪不得铰链厚度还有这么多,估计是为电池续航让步了)。从续航实测成绩看,Magic Vs的表现也是最好的。

那荣耀这项“零齿轮”技术对折叠屏手机意味着什么?

不夸张地说,“零齿轮铰链”是折叠屏走下价格神坛以来,具有划时代意义的一个技术创新。因为这项技术的出现,折叠屏在机械结构上跨过了一个非常艰难的坎,后续发布的产品在重量和厚度上都将得到非常明显的改善,而且生产成本也会有所降低。

当前折叠屏结构设计的三座大山——“铰链、电池、弯曲半径”,至少已经有一座有极大可能性被攻克,所以我才说这是“划时代意义的技术创新”。现在阻碍折叠屏更大范围普及的不是价格,而是厚度和重量,如果真的“减重”成功的话,2023年的折叠屏出货量增幅高于预期也不是不可能。

铰链的重量减轻,开合的手感更流畅,对用户来说是非常开心的一件事。Magic Vs的重量减轻带来更好的手感,同时还有更亲民的价格,降低了购机门槛,这是“等等党”的胜利。

如果在Magic Vs正式发布后,这个铰链技术经得起用户和时间的检验,那接下来一定会有其他厂商跟进荣耀的这项技术,纷纷研发与其原理类似的铰链,这无疑就是推动整个行业的技术进步。

荣耀这次在折叠屏转轴上的创新设计,我觉得会激发一个思路:传统在用的技术,如果真的不好用,那不如就想法子走一条新的路!

11月23日之后,Magic Vs或许会因为“零齿轮转轴”这项技术,而成为被写进行业历史的一款里程碑式重要产品!荣耀即将迎来独立后的第二个“生日”,希望Magic Vs能旗开得胜,成为两周岁生日上最漂亮的大蛋糕!
