已经五天了，韩国常压室温超导材料被验证成功了吗？

8月3日更新

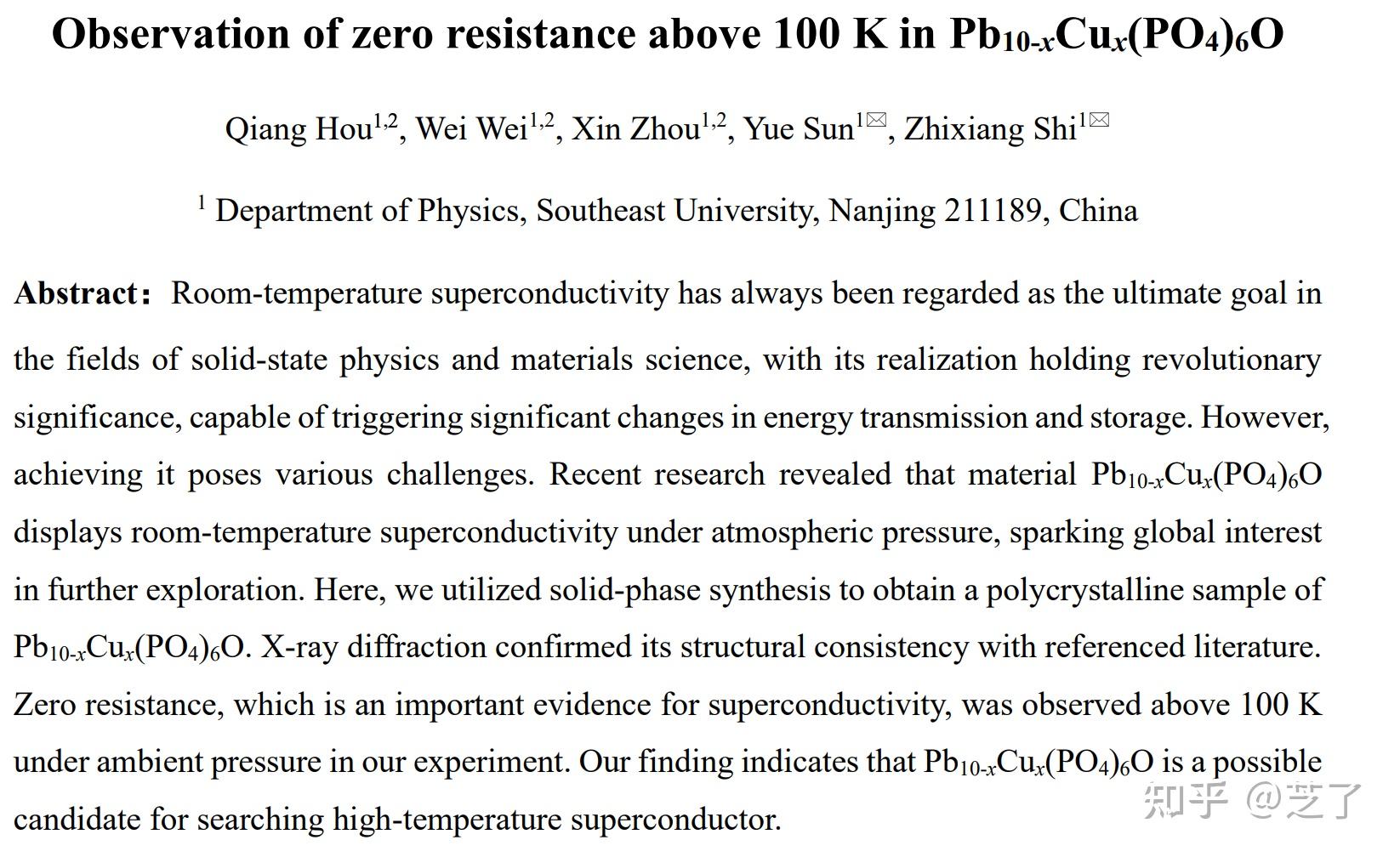

LK-99室温超导又有新的进展，这次是东南大学课题组在100 K以上观测到了零电阻现象^[1]，不过没有观察到迈斯纳效应，目前集齐零电阻和迈斯纳效应的复现结果还没有看到，继续蹲后续进展。

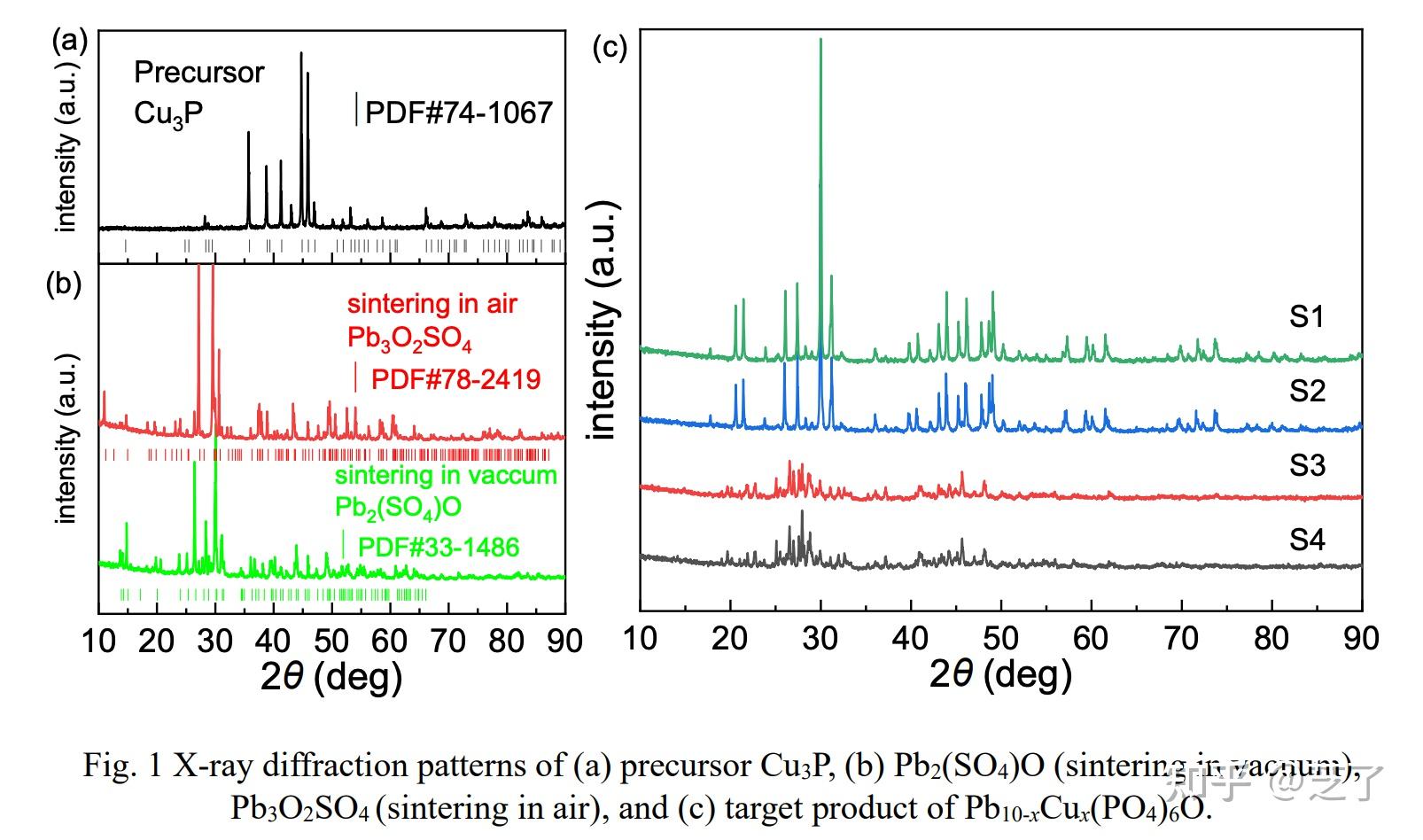

东南大学课题组采用不同前驱物比例，合成了4种样品，发现XRD结果有较大区别，说明调控前驱物比例对样品合成结果影响很大。

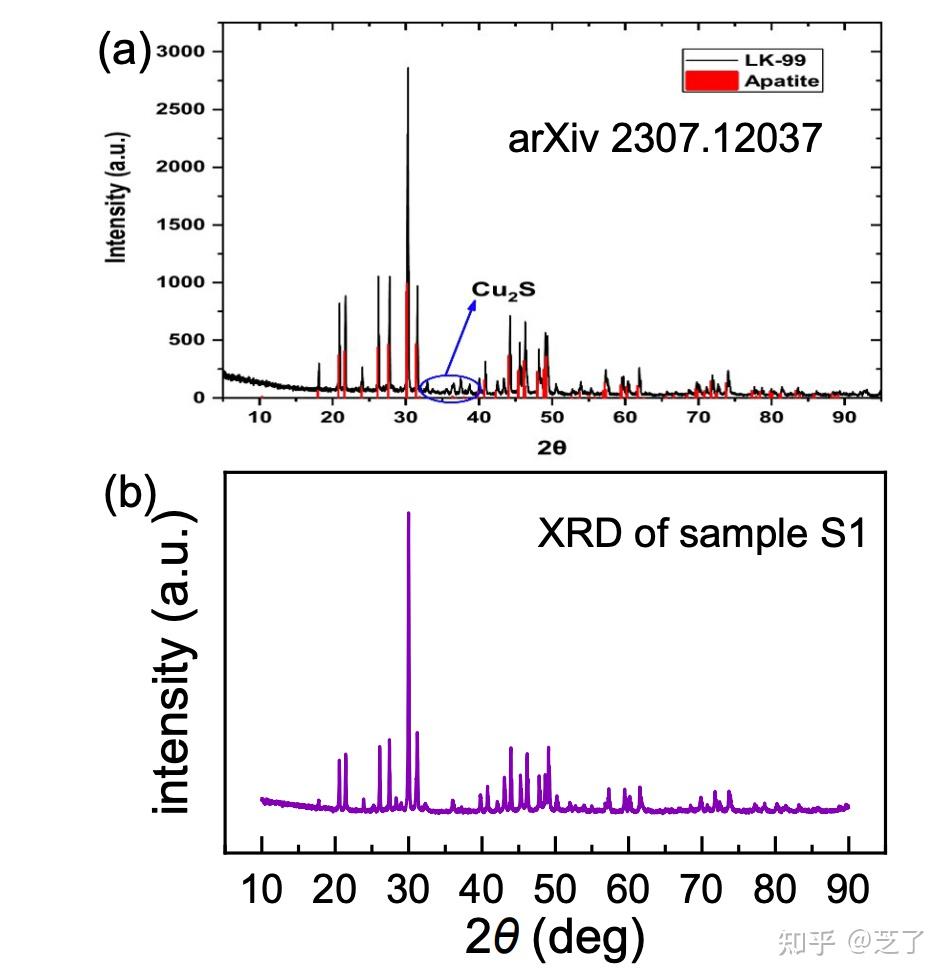

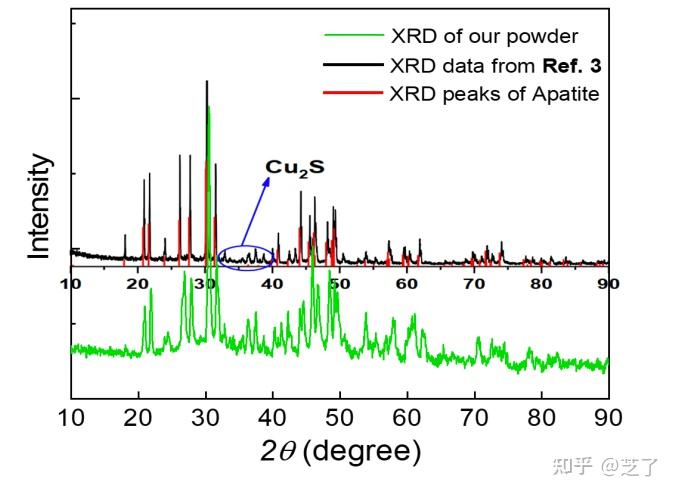

其中S1样品和LK-99类似，并且没有明显的Cu2S杂峰，表明东南大学合成的样品可能更纯。

然后东南大学课题组对S1样品进行了电阻测量。他们将S1样品切成了很多小碎片，在其中一个小块样品中观测到了零电阻现象，但在其他碎片中观测到的是半导体行为，与之前北航课题组结果类似^[2]，说明样品不均匀性很大，也或许可以解释为什么没有观测到迈斯纳现象。

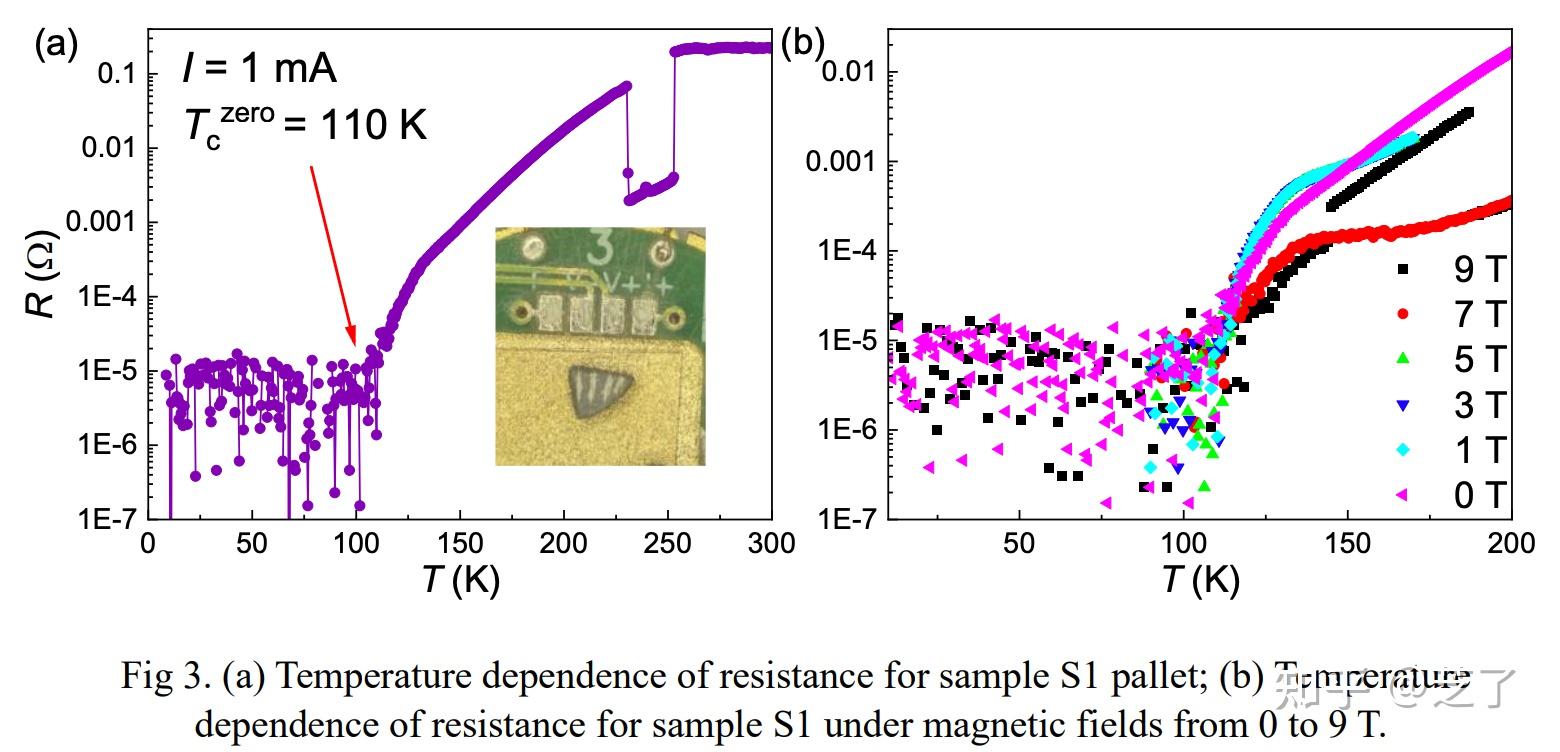

如下图所示，其中一小块样品的电阻在110 K以下变得很小，被认为是0电阻行为，并且加磁场对中间转变区有压制，但对0电阻的出现温度没有影响，也比较奇怪。此外，在250 K附近还看到了很锐利的跳变，升温降温可重复。

这些数据目前看似观察到了零电阻行为，但还需要更多仔细的验证，也需要在不同的样品上进行重复性验证，还需要同时观测到迈斯纳效应，才能进一步证明样品具有超导现象。

如果能确认，虽然不是室温超导，100 K以上的常压超导也是非常重要的进展，值得期待。

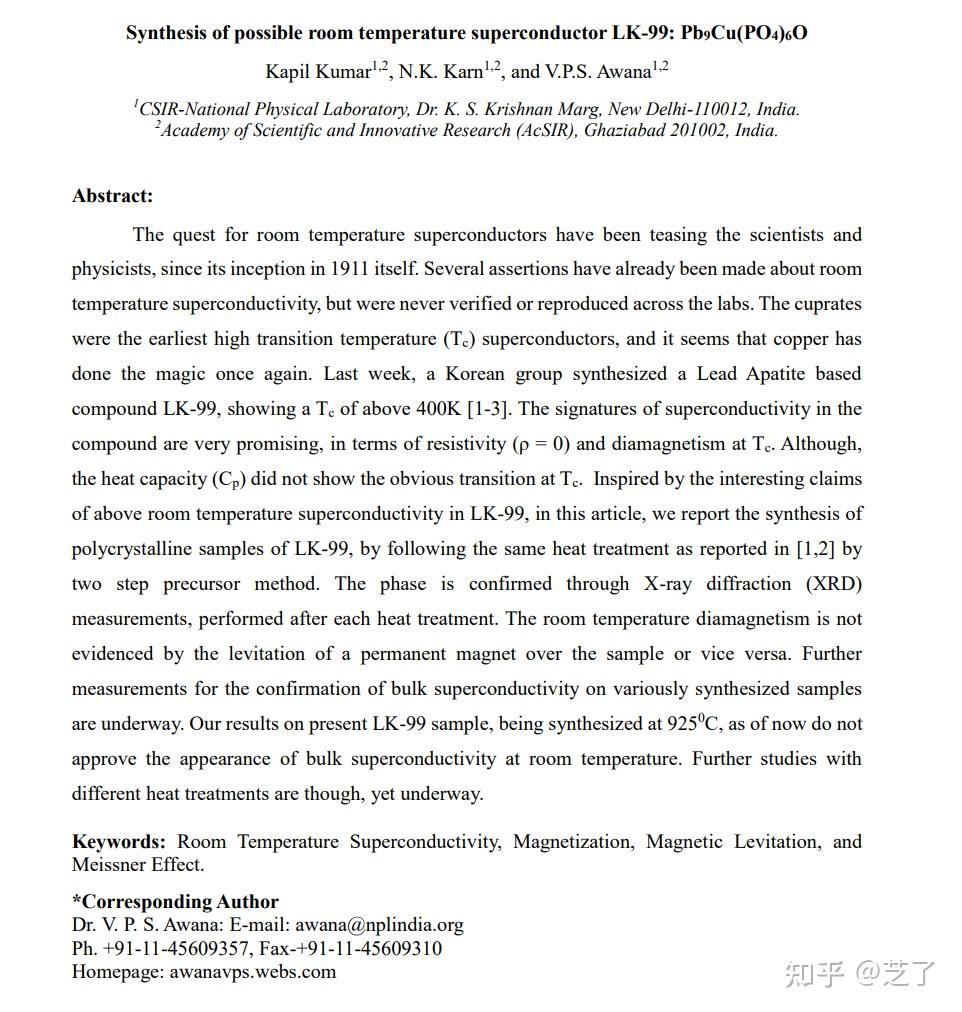

8月1日arxiv上已经有两个课题组公布了复现结果^{[3] [4]}，从XRD上看都说合成出了LK-99材料，但都没有观察到超导现象。

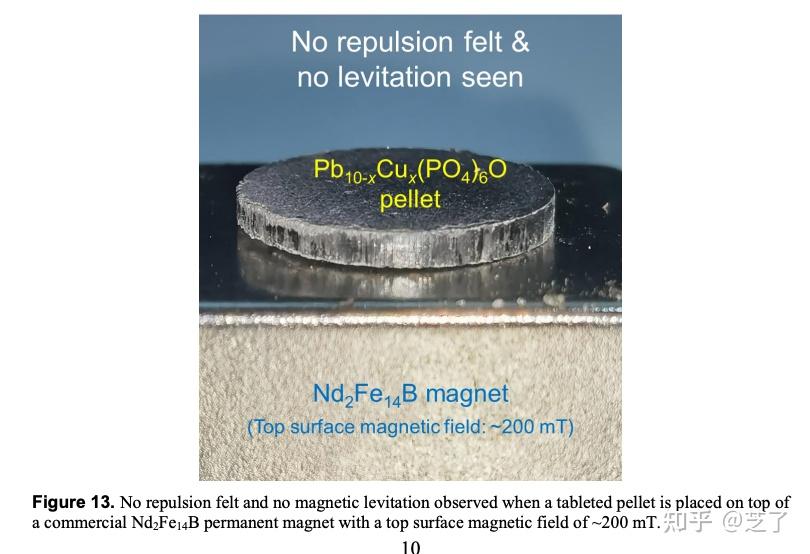

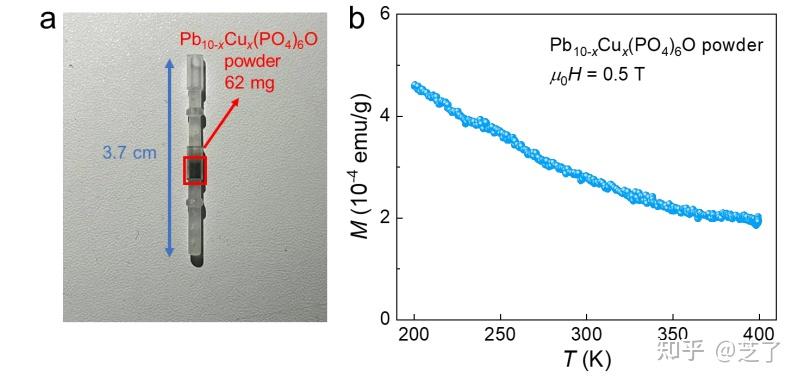

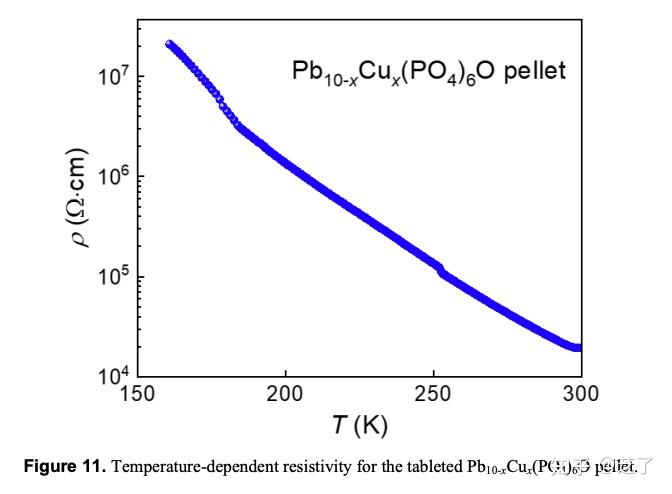

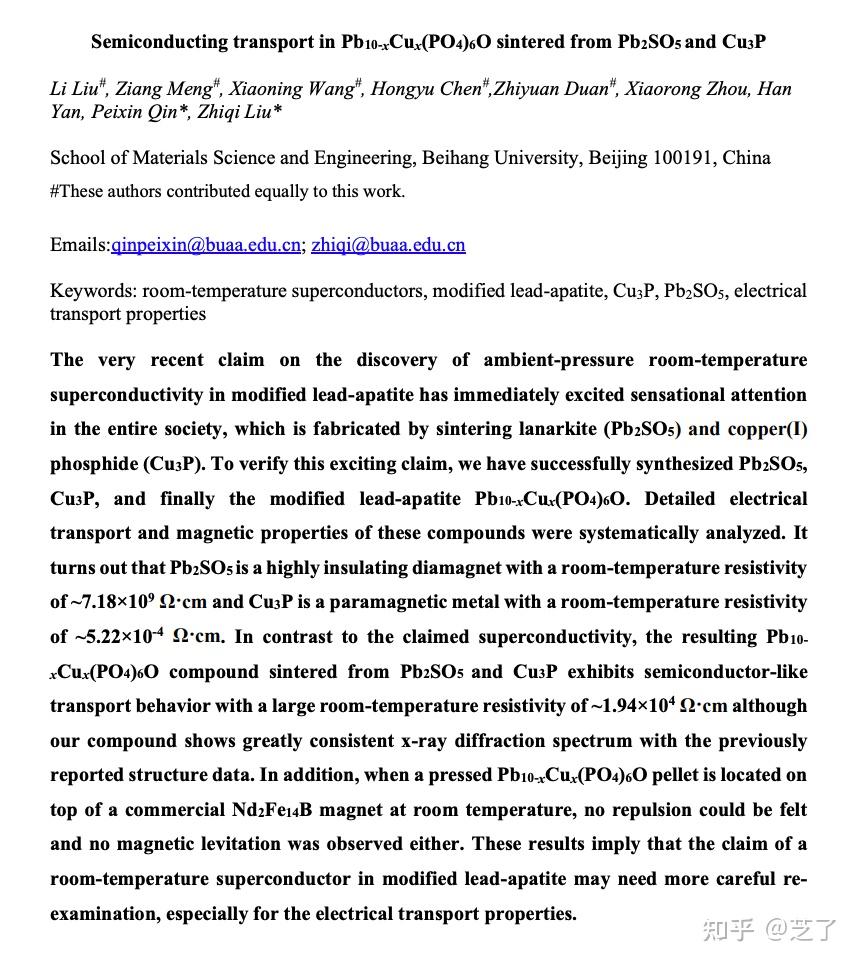

北航课题组合成的样品电阻呈现半导体行为，没有观察到迈斯纳效应及磁悬浮现象果^[3]。

继续等后续其他课题组的结果吧。

参考

1. ^Observation of zero resistance above 100 K in Pb10-xCux(PO4)6O https://arxiv.org/pdf/2308.01192.pdf
2. ^Semiconducting transport in Pb10-xCux(PO4)6O sintered from Pb2SO5 and Cu3P https://arxiv.org/pdf/2307.16802.pdf
3. ^^abSemiconducting transport in Pb10-xCux(PO4)6O sintered from Pb2SO5 and Cu3P https://arxiv.org/pdf/2307.16802.pdf
4. ^Synthesis of possible room temperature superconductor LK-99: Pb9Cu(PO4)6O https://arxiv.org/pdf/2307.16402.pdf
