空调26度出酸臭味，是有科学依据的，也有专门的论文发表。比如下面这篇文章就通过实验分析了空调关键异味化合物及温度设定值对异味的影响。文章是OA的，链接在这里。

先说结论：题目里提到的那股像脏袜子泡螺蛳粉的酸臭味，很多时候跟霉菌关系不大，而是蒸发器上的防腐和亲水涂层在温暖潮湿时不断水解和挥发，进而释放出乙酸等挥发性有机酸；而 26 ℃ 正好是最容易让这些味道集中爆发的运行区间。而且，高温设定加剧异味，26°C酸臭味剧增，28°C时酸臭味更强。

下面展开说说。

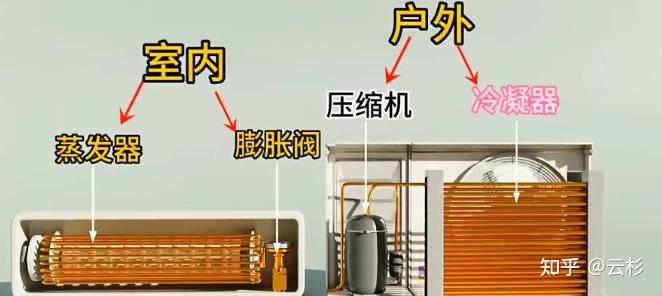

空调的核心就是让一种叫“制冷剂”的液体在机器里反复 “压缩—冷凝—节流—蒸发”，不停变成气体又变回液体，顺带把热量抓起来扔到窗外。这中间设计四个主要部件，压缩机首先把制冷剂压成高温高压的气体，之后，冷凝器，就是室外机，把高温的制冷剂吹凉，让它变成高压液体并把热量丢给室外空气，然后膨胀阀给液体降压，压力骤减，温度自然就瞬间变低，最后降温后冰冷的液体在蒸发器里快速吸热，变回气体，同时把房间里的热量带走。

这四个主要部件里，跟这个臭味相关的就是最后的蒸发器。

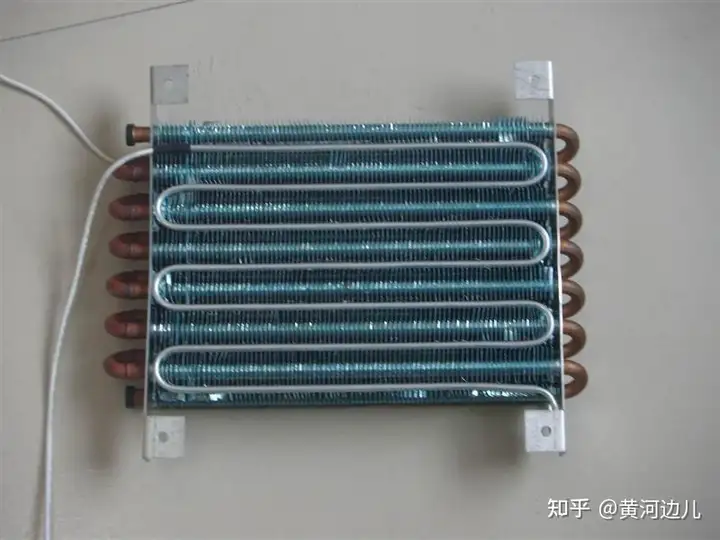

考虑到导热快以及容易加工，蒸发器翅片多用铝或镀锌板。而为了在高湿度和高盐分的环境里提高其耐用度，同时又要让冷凝水能快速铺展并流走，厂家要给翅片刷两层涂层：

一层是防腐涂层^[1]，一层是亲水涂层^[2]。

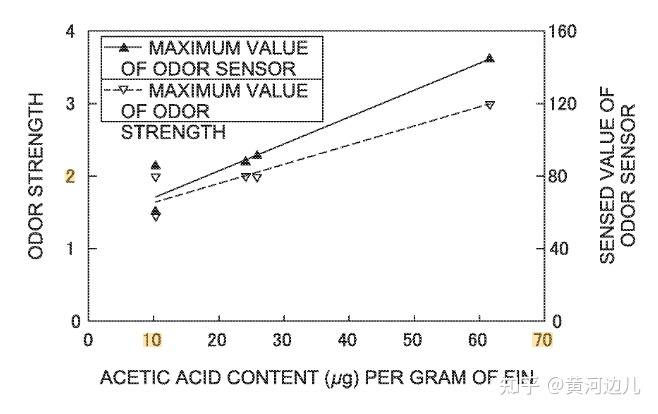

这些涂层在生产时需要 乙酸乙酯、丁酯、异丙醇、乙酸 等溶剂和催化剂来降低黏度，并调整反应速率。即便出厂前高温固化，仍不可避免地留下痕量残留溶剂和未反应完的酯键。发表专利实测显示^[3]，翅片里只要残留 0.01 mg g⁻¹ 级别的乙酸，就能被人鼻子轻松捕捉到酸味，如下图 。

那这个臭味是怎么释放出来的呢？

有三个途径。

第一个就是直接挥发。

挥发遵循亨利定律，即温度越高，分压越低，越容易“跑”到空气里，想想夏天喝可乐，冷饮中的气泡更稳，热汤里的气泡更活跃，就是这个道理。

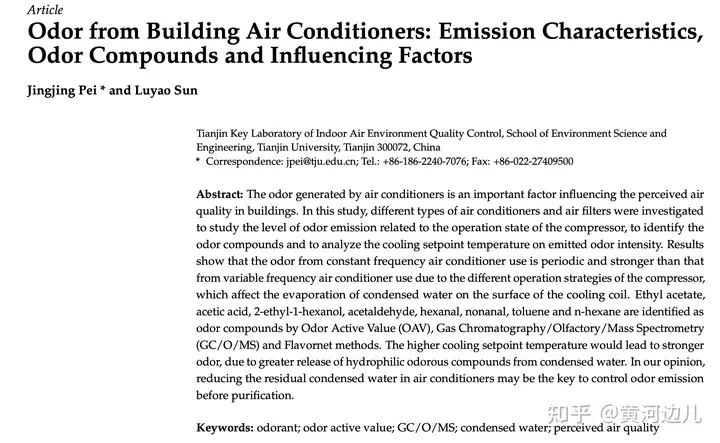

根据发表文章《Odor from Building Air Conditioners: Emission Characteristics, Odor Compounds and Influencing Factors》的测试，当蒸发器从 7 ℃ 升到 25 ℃，乙酸乙酯、异丙醇的饱和蒸气压成倍攀升，先闻到的往往是指甲油般的“稀释剂味”。

第二个是酯键水解生酸

亲水涂层里的酯基遇水会缓慢水解：

CH₃COOR + H₂O → CH₃COOH（乙酸） + ROH（醇）

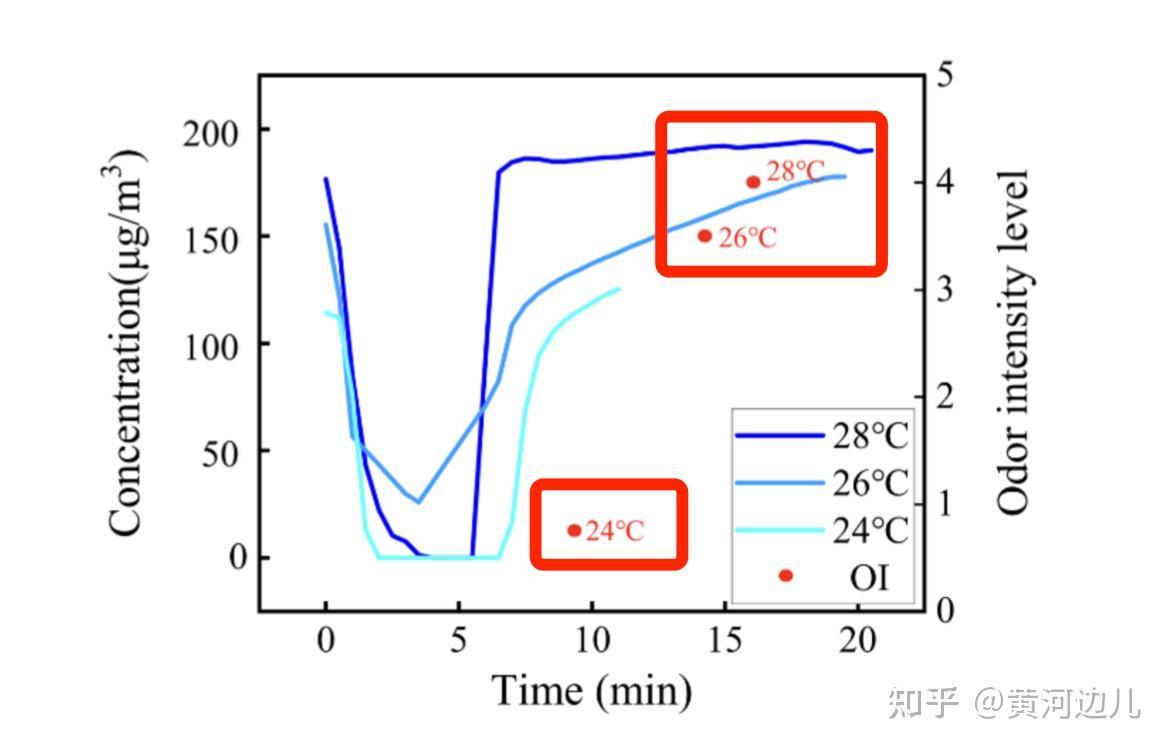

温度每升 10 ℃，水解速率大约翻一倍；再加一层“弱酸催化”，反应更积极。于是盘管一升温，冷凝水尚未蒸干，乙酸就源源不断蹦出来。下图是上述文章的实测结果，注意红框里的温度，对应右侧的纵轴——异味强度（OI，odor intensity），在24°C的时候：酸臭味几乎不可察（OI<1）；在26°C的时候，OI骤升至3.5；当温度28°C的时候，OI达4（TVOC浓度最高）。

另外，文章里还提到了定频空调的异味强于变频空调。

Results show that the odor from constant frequency air conditioner use is periodic andstronger than that from variable frequency air conditioner use due to the different operation strategies of the compressor.

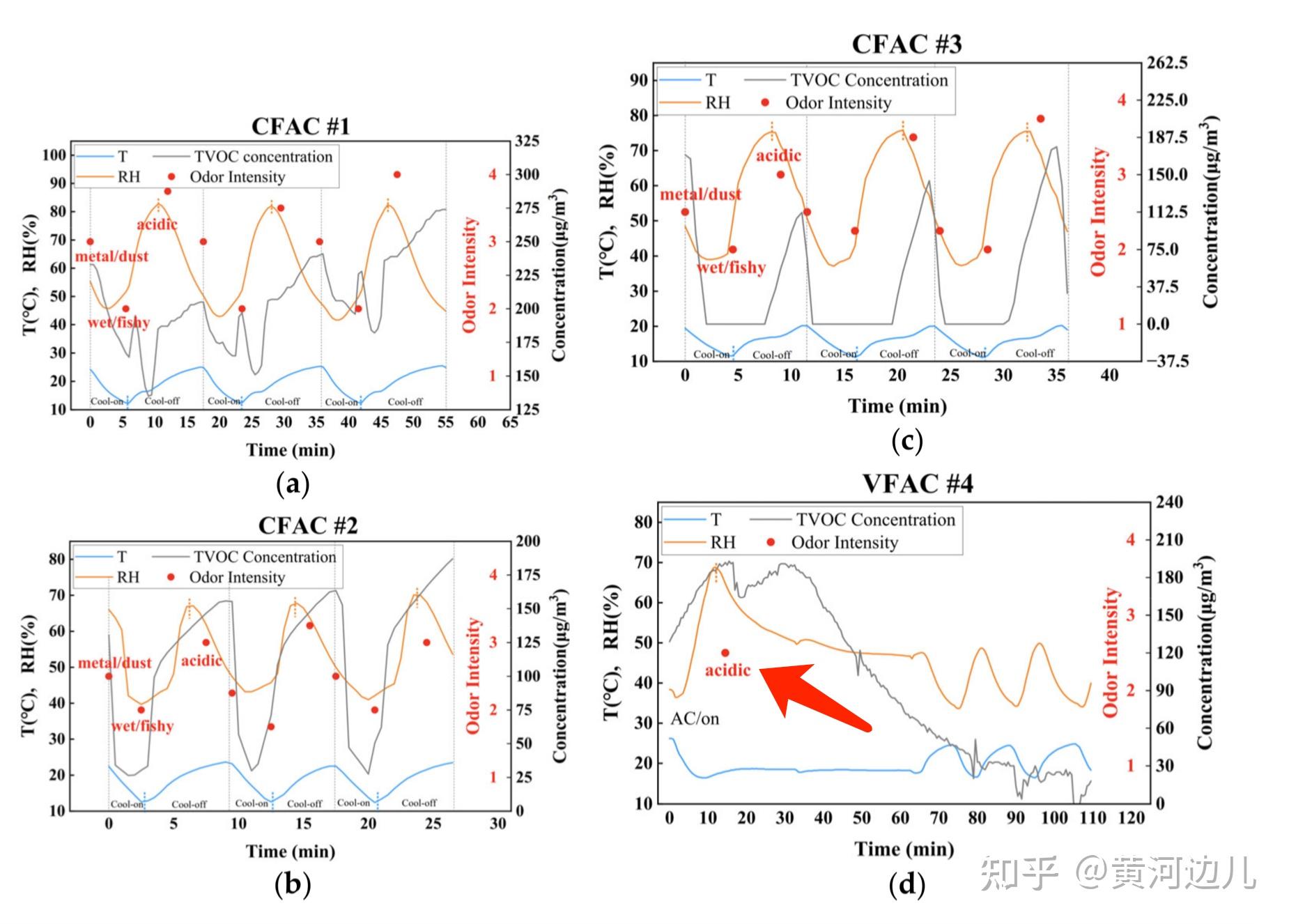

下图是四款空调的异味测试结果，主要关注acidic，#1-#3都是定频空调（CFAC），酸臭味强度OI=3-4（强），#4是变频空调，酸臭味强度OI=2-3（弱于定频）。

最后，细菌也是异味的原因之一，但是并没有上述原因影响明显。空调内部温暖潮湿的确容易滋生微生物，它们啃食灰尘与有机膜，继续产生挥发性脂肪酸，也会产生异味。

下面在解释下，为什么偏偏是 26 ℃？

首先，要说明，空调控温是通过开—停不断循环实现的。

制冷阶段，压缩机工作，室温 大于设定温度，蒸发器温度可以在 6-8 ℃，这时候低温抑制挥发，冷凝水不断冲刷，空调基本没有味道。

而送风阶段，压缩机停止工作，室温约等于设定温度，蒸发器温度20-30 ℃，高湿，溶剂和乙酸加速挥发，水解最快，酸臭味集中涌出。

把温度设在 24-25 ℃ 时，压缩机长时间连续运行，蒸发器一直冰冷；而调到 26 ℃后，室内达到设定值就频繁停机送风，盘管迅速回暖。研究表明^[4]，冷却设定温度越高，冷凝水里亲水型臭气分子释放得越快，乙酸浓度显著上升。所以你体会到的“26 ℃ 魔咒”，本质是 暖-凉切换节奏 让臭气有了集中逃逸窗口。

所以，宁可 24 ℃ 持续制冷，也比 26 ℃ 频繁停机更省鼻子。

评论区，

这也是我比较关心的问题。大多数家庭空调里检测到的乙酸等挥发类有机酸，浓度远低于职业安全限值，通常达不到毒害的水平。也就是说，容易被熏到，但是不易被伤到。怎么说呢？乙酸的气味阈值极低，这篇文章《How Does Personal Hygiene Influence Indoor Air Quality?》^[5]里提到了乙酸的气味阈值是6 ppb就能被闻见，1 ppb 是一个很小的单位，即：parts per billion，等于 1/1 000 000 000 = 10⁻⁹（0.000 000 1 %）。

而乙酸的职业暴露限值是10 ppm（parts per million，1 ppm = 1/1 000 000），与之相比，家用空调乙酸等的实测区间在10 ppb – 0.3 ppm，这是远小于职业安全限值的。所以，空调的这个臭味虽然闻着呛鼻，但并不代表化学剂量超标。

上面说的都是针对普通人，这里还是必须要提到敏感人群，比如有哮喘，过敏，及免疫力低的，还是要格外注意。

参考

1. ^环氧、聚氨酯、丙烯酸酯树脂里掺微量铬酸盐、锌粉等
2. ^丙烯酸酯-硅烷共聚物或 PVA 改性层，让翅片“亲水”
3. ^https://patents.google.com/patent/US8944153B2/en
4. ^https://www.researchgate.net/publication/367095995_Odor_from_Building_Air_Conditioners_Emission_Characteristics_Odor_Compounds_and_Influencing_Factors
5. ^https://pmc.ncbi.nlm.nih.gov/articles/PMC11155237/

是真的。

空调开到26℃就发臭，无关空调新旧，也无关空调的干净与否。

真要细究这件事，还是很有乐子的。

2019年吧，某空调品牌的几个工程师，发表了一篇论文，发表在《河南科技》2019年第四期。

看到后面，你就知道为什么我不露出作者姓名及工作单位了。

工程师们发现，2010年以来，使用自家产品的“三新”用户，对空调异味的投诉率越来越高。

异味集中在三种，鱼腥味、汗酸味、腐臭味。

三新用户指的是，新空调、新装机、新房子，是理论上最不应该投诉空调异味的客户群。

通过客户的反馈和维修师傅的调研，异味主要是在空调制冷模式工作了一段时间产生，或者在变频空调室内温度达到设定温度，室外机停止工作时产生。

工程师们把被问题样机进行常规清洗，再重新装配通电。

然后呢，模拟投诉客户的使用方法，先把空调的温度设置在16-23℃制冷30分钟，室温降下来后，再将空调的温度调到送风模式，25-28℃送风5-20分钟。

结果是，不同样机、不同批次实验人员，均反馈空调异味，成功复现客户投诉的情况。

随着工程师们的调查，他们把三新空调产生异味的原因归咎于亲水铝箔。

在说亲水铝箔之前，需要讲讲空调的工作原理。

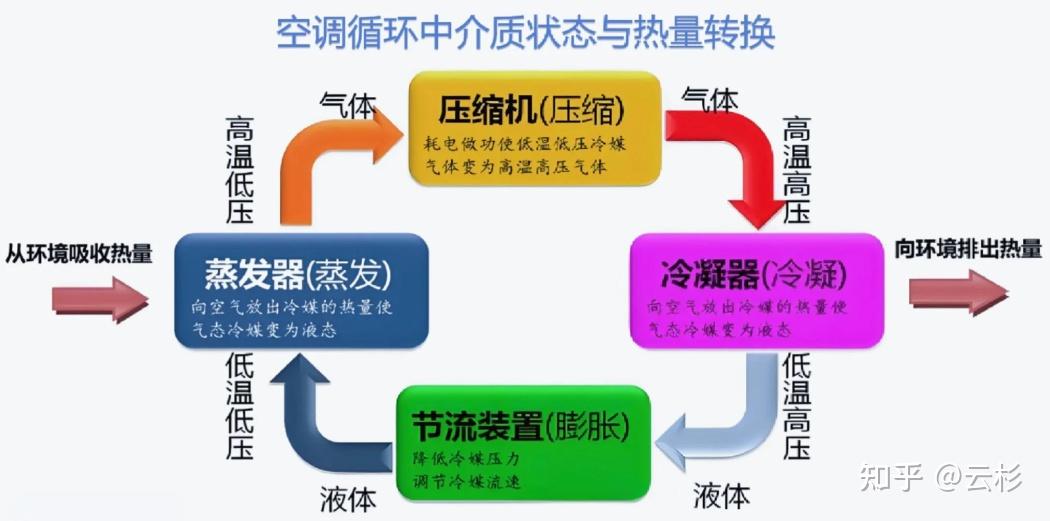

本质上，空调其实是“搬运工”，在需要加热时，把室外热量搬运进室内，需要制冷时，把室内的热量搬运到室外，以制冷为例：

压缩机耗电做工，使低温低压的冷媒气体变成高温高压的气体。

冷凝器向空气释放热量，让气态的冷媒变为液态。

膨胀阀降低冷媒的压力，调整冷媒的流量。

蒸发器从室内吸收热量，使制冷剂蒸发成为低温低压的气体。

如此往复，空调就能以冷媒为载体，把室内的热量不断地搬到室外。

而亲水铝箔，就在空调室内机的蒸发器上。

它的作用是利用其亲水性，保证蒸发器散热器片上的水分能够按方向流走，保证散热器的散热效果。

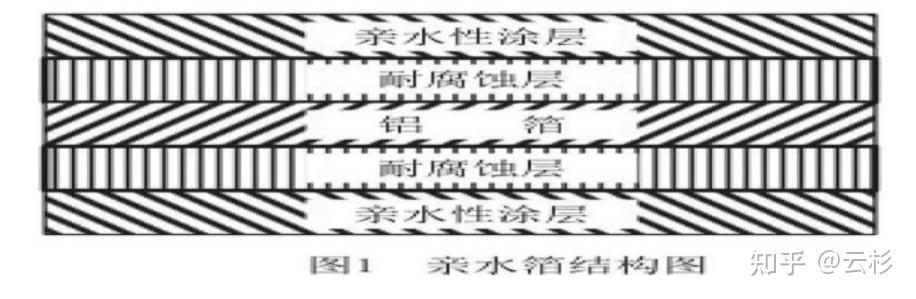

简言之，亲水铝箔就是铝箔经过脱脂、水洗、干燥等工艺后，再喷涂上耐腐蚀层和亲水性涂层。

亲水铝箔使用的有机涂料，主要成分为丙烯酸树脂。

丙烯酸树脂溶液添加固化剂、助剂水调配成涂料，涂料固化完成后形成涂层。

丙烯酸树脂由不同的丙烯酸类单体合成，丙烯酸类单体的气味很大，主要是刺激性的臭味。

一般来说，涂料厂家在合成树脂时会监测单体含量，保证树脂中几乎无丙烯酸类单体残留，降低涂料的味道。

即使有少量残留，在喷涂上铝箔并烤漆的过程中，这些单体也会挥发掉。

但如果涂料不合格、上漆工艺不达标，那丙烯酸类单体及其臭味就被保留下来了。

另外，亲水涂层没能完全固化，意味着亲水层应有的功效也没了，散热片上的冷凝水更容易蓄积，与附着在上面的污物一起发霉产生更浓烈的臭味。

当然，也不完全是亲水铝箔的锅。

当空调在制冷模式下，蒸发器上的冷凝水一直接触冷源，能够保持液态，在液态的过程中，冷凝水能够溶解空气中的一些细菌及他们的代谢产物。

当失去冷源，冷凝水混合着有异味的物质开始蒸发，异味也会扩散出来。

那为什么是26℃更容易产生酸臭味？

原因是26℃是最容易达到的室温，也是大家最常设置的室温。

当空调制冷达到目标室温时，压缩机停止工作，自动进入送风模式。

在送风模式下，不合格亲水铝箔的刺激性气味在常温风中更容易被使用者感知。

与此同时，蒸发器上的冷凝水失去冷源，开始蒸发，这类冷凝水通常与各种菌落及其代谢物混合，加剧了酸臭味。

然后呢，就有了“空调开到 26 度就发酸臭味，新空调也会这样”的说法。

故事到这里没完。

该论文发表的一段时间后，有关这篇论文的所有电子资源都被下架了。

想来也可以理解，自家工程师一通研究，实锤了自家产品有明确的质量问题，还把这发现发表了出来。

换谁都得急。

也有可能，是他们发现了冷凝水在送风模式下蒸发的问题，觉得这篇文章根基不稳，自动申请了下架。

行业内还是有记忆的，这件事时不时还会被友商拿来鞭尸：

根据评论区的表述，看来是有不少品牌的空调会有这种烦恼，这类情况不局限于单一品牌。

因为蒸发器送风模式冷凝水蒸发的情况，普遍存在。

对于一开到26°制冷就发酸发臭的空调，在确认清洗过后问题依旧，有三种解决办法。

一，认栽多花钱，只要空调温度调得够低，制冷就能一直持续，进不了送风就不会往屋里灌臭味；

二，换室内机的蒸发器，再或者，直接换个有自清洁功能的空调。

三，每次使用后让空调以送风模式吹上一段时间，保证蒸发器的干燥。

以上

我可以99%确定这个臭味是热评里讲的，涂层里丙烯酸的味道。

为了成本，工艺和材质都降低了标准。

我猜是美的先开始用的，低成本优势把格力收拾了之后，格力也开始用了，后来其他国产厂家也开始用了。

怎么避免这个问题呢？

在安装新机之后，关闭房门、窗户，先降温到25度以下，再把温度调高到28度以上，过半个小时进去，如果能闻到臭味就申请售后，一定讲清楚你知道这个是蒸发器的问题。必须换到蒸发器合格，没有臭味的空调为止。

建议使用 美的/华凌，自带低频好呀低频美低频给我增智慧技术，低频能下到60瓦，能够用低功率不停机连续运行，湿度不会回升，绝对不臭。

低频排名：

第一档(100W以下)：美的，华凌

第二档(140W左右)：大金，格力

第三档(可怜的200 300 400W)：松下小米日立海信科龙长虹TCL奥克斯志高三菱电机

天下空调谁最美 大家都说是低频

压机耐用形色好 中国芯片最珍贵

低频好呀低频美 低频给我增智慧

老师教我爱祖国 国产空调爱低频

空调世界排座位 奋发创新是低频

低频好呀低频美 低频为国争光辉

定频空调尤其如此，低于26度也有这股异味，猜测因为定频是从制冷+吹风，到停止制冷+吹风。

以此反复，在停止制冷的时段因为潮湿而又到达不了抑制霉菌发展的低温，酸臭的异味就出来了。

而变频空调低于26度没有这种情况是因为一直在制冷和排水，从而不会给霉菌逗留和发展的机会。

因为蒸发器产生的水能带走霉菌，所以空气湿度也是一个因素，湿度太小无法产生足够的冷凝水。

这个我太懂了，除霉什么都没用的，

不是发霉导致的，就是蒸发器亲水涂层材料的异味!

我是买了强酸+强碱两种清洗剂，清洗了一次蒸发器，然后就再也没有味道了，我怀疑是破坏了涂层或者是把那层有臭味的亲水涂层给洗掉了

——有人私信用的什么，我贴个订单截图吧——

我看了下订单，2020年买的，我是大金中央空调，清洗后五年感觉空调没什么问题，对这个涂层的价值和作用存疑，如果不放心能忍受异味可以别学我，我是完全无法接受这种酸臭的

格力工程师说过，蒸发器铝片的涂层不合格就会这样。但是先别怪格力，其他牌子也一样。这是质量问题，是厂家为了省钱，不合格的蒸发器也用，并且是行业问题，买什么牌子都有可能中奖。建议大家刚买的时候就要闻清楚，有异味就要求换蒸发器或退货。硬刚客服or自己吃亏，你选哪个？

合格的蒸发器，温度高低都没异味。不合格的蒸发器，高温有异味，一直制冷没异味。

知乎上铺天盖地都是华凌神机的广告（拆解评测形式的广告），我就买了2台，还买了一台小米（当时小米便宜），结果两台华凌都有异味，开送风模式，一直开了2天，异味依旧。（并且华凌的遥控很巧妙，没有送风模式，一开就是制冷，制冷就没异味了。我用手机app调的送风模式，很快异味就很明显。）申请售后，要求维修或退货。售后派了个维修人员过来，那个人闻着浓浓的臭味，然后说没味，不用修。维修人员说是新机的塑料味，要开制冷，开久一点就行了。我心想，开制冷就没味，这不就是典型的涂层问题吗？修也不修，退货也不让退。京东自营买的，我弟弟买的，后来不知道他怎样操作，又退掉了。然后再买了2台小米，也没异味。再后来又买了2台小米，蒸发器也没异味。（农村房子，房间多，所以买了这么多。）

我在这个问题下看了一圈，有个答主说他的小米换了蒸发器仍然有异味。又有个答主说他那边的小米售后和我这边的华凌一样，直接说没味，不修。

不管什么牌子都可能中招，概率问题。新买的话建议大家硬刚客服，木已成舟就没办法了，只能把温度调低一点。

空调脏了也会有异味，那个简单，洗一下就行。

换过两台空调，答案大家都写了，就是灰尘在散热片发酵产生的酸臭，既然无法改变空调，那就减少进入空调的灰尘，所以买了3m的空调滤纸，立竿见影，28度也不会有酸臭味了，不过需要勤换，我猜有这种问题的房间灰尘都很大……

我只要开制冷就有味道，格力的空调，家里其他牌子的没这问题，就格力有问题，我现在基本就是开制冷打到最低温最大风速，窗打开着，让新冷凝水把机器洗一下会好，就没味道了，然后再关窗调合适的温度

大多人都认为关空调前先关制冷然后吹风，能防止下次使用的异味。这个方法用了一年，简单说，有一点效果但是不大，仍然还会有异味。只是出现时间从下次刚开的一会变为了关闭时的几分钟。细闻起来，关制冷开送风能闻到，下次刚开也有点。至于原因很简单，制冷一直开，风道吹的风都是冷风，干燥程度也是固定的，从头到尾鳍片还是翅片的那个部位都是低温，冷凝水也就那么多。当改成通自然风时，温度开始上升，空气中的水就会大量冷凝，细菌灰尘也开始聚集。如果想把这部分吹干，差不多再吹个十几分钟，它会变常温、干燥。使用感受上来说，人也吹热了，受罪又没必要。

目前我不在用上述办法，改用另一种方法，使用时也很少出现异味了。

能减少异味的方法其实简单，就是一旦开了制冷，除非准备熄火停车，就不要轻易换自然风。当通勤结束，车辆停放时间长。熄火前先关制冷再关送风就行了。一夜或者太阳下几小时时间足够制冷部件干燥恢复到常温了。短时间停车直接关空调熄火，再启动后直接开制冷。个人感觉冷车启动后当水温基本达到时，制冷速度快点。只要尽量消除冷热风交替的过程，异味基本不会出现。

放空调上也一样。空调制冷的材料没法改，制冷原理不会变，没什么好办法。要么放弃制冷效果，调高温度当个风扇用。要么调低温度，降低点风速。谁要有更好地办法欢迎留言。

之前了解过，镀层的问题！企业降本，铜管改铝管+镀层；感觉没什么好的解决办法。

如果没有的话，定期用除湿模式。

两种方法都可以解决这个问题。

空调开到26℃发酸臭味的元凶是丙烯酸类单体。说白了就是生产制造工艺不达标的结果。

空调的热交换器由铝箔制作而成，铝箔表面需要进行耐腐蚀涂层处理，使用的涂层主要成分就是丙烯酸树脂。

在对铝箔进行涂层处理的过程中，需要经过一段时间的高温烘烤，表面易产生一些小分子挥发物和涂层分解产物。

此时，如果未等涂膜完全固化后再进行后续操作，那么丙烯酸单体便会残留在交换器铝箔涂层内，吸收空气中的潮气，持续散发出酸臭味。

解决办法其实很简单，就是换蒸发器，其他都是些治标不治本的方法。
